1000吨半挂车挡泥瓦拉伸油压机-汽车配件液压机

1000吨半挂车挡泥瓦拉伸油压机-汽车配件液压机

[发布日期:2020-08-07 16:25 浏览量: 来源:未知]


1000吨半挂车挡泥瓦拉伸油压机吸收了国内外先进的生产技术,属于快速冲压拉伸设备,可用于拉伸、弯曲、落料、冲裁、翻边、精整等成形工艺,广泛应用于汽车覆盖件、汽车零部件的生产,主要产品有发动机罩、翼子板、前后围板、顶盖等。半挂车挡泥瓦拉伸成型是拉伸液压机应用案例中比较常见的案例。公司可根据车轮挡泥瓦材质、模具参数量身打造合适机型。多种吨位均可设计生产。采购了解定做该设备需要多少钱,工期等问题,联系张经理:18306370898(可加微信)


性能特点:
1、四柱式结构简单、经济实用,框架式结构刚性好,精度高,抗偏载能力强;
2、液压控制采用插装阀集成系统,减少了泄漏点,动作可靠稳定,使用寿命长;
3、采用PLC控制系统,结构紧凑,工作灵敏、可靠,柔性好;
4、工作压力、行程可在规定范围内按工艺要求调节,操作简便;
5、可实现定压、定行程两种成形工艺,具有延时保压功能,延时时间可调节;
6、具有四柱和框架式两种形式,可作多缸式和单缸式。该机结构由压边块,拉伸滑块和液压垫三部分组成。适用于复杂零件和偏心载荷零件的拉深成形,如是拉深,弯曲,成型等,能够满足单动、双动等工艺要求。配合液压垫工作,能实现正拉深、反拉深、复合拉深、二次拉深等多种成型工艺。

1000吨半挂车挡泥瓦拉伸油压机技术参数(仅供参考):

名称

单位

规格

公称力

KN

10000

液体公称力

Mpa

25

滑块有效行程

mm


1000

开口高度

mm

1500

工作台有效面积

mm

1800*1500

空程下降速度

mm/s

200

压制速度

mm/s

5-12

回程速度

mm/s

100

电机功率

Kw

30*3

机器重量

T

60



1000吨半挂车挡泥瓦拉伸油压机-汽车配件专用液压机案例展示:

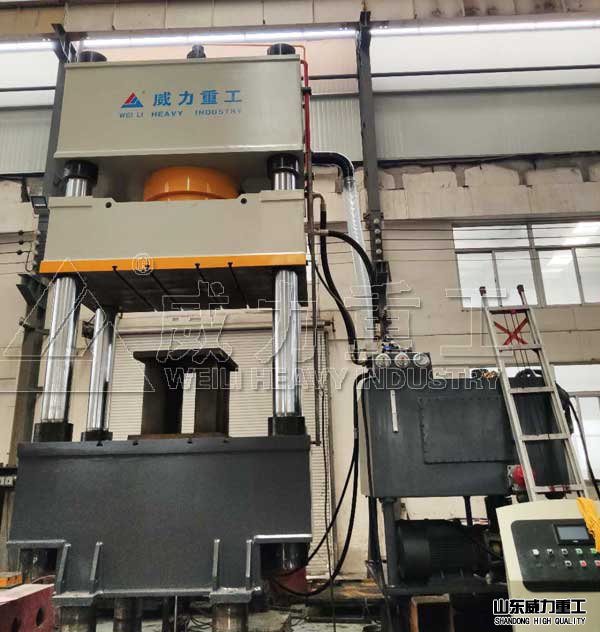

1000吨四柱拉伸油压机
1000吨四柱拉伸油压机
1000吨三梁四柱油压机
1000吨三梁四柱油压机
1000吨半挂车拉伸油压机

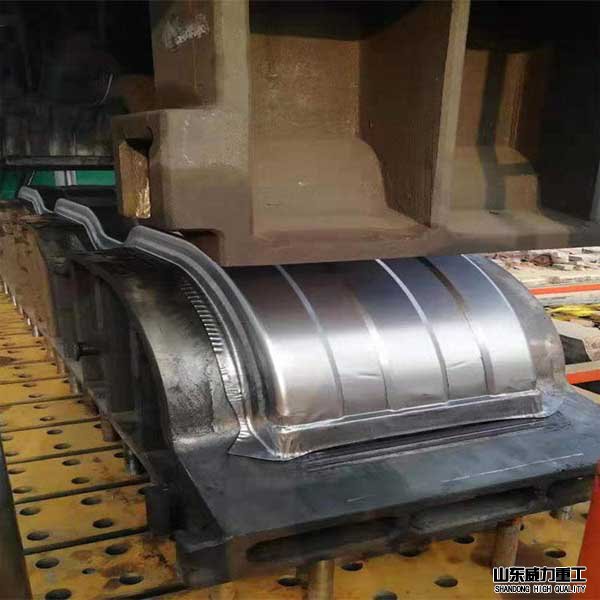

1000吨半挂车拉伸油压机加工现场

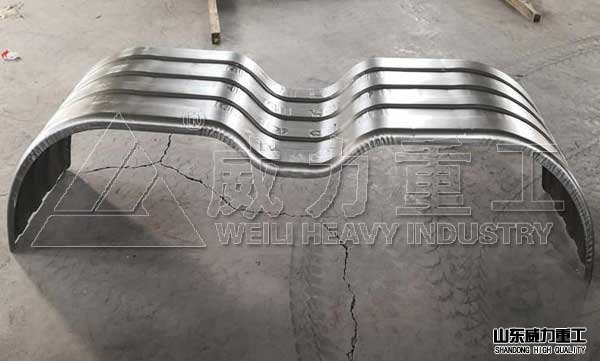

一次成型的半挂车挡泥万产品
一次成型的半挂车挡泥万产品


可选配附件:
1.移动工作台
2.光幕安全保护装置
3.位移传感装置
4.冲裁缓冲装置
5.油加热或冷却装置
6.打料装置(液压式或机械式)
7.快速换模等装置

液压垫拉伸油压机的动作特点:
工作初始液压垫在其上限位。按压滑块下行双手按钮,滑块快下→滑块慢下→压制(液压垫随动下行并提供压边力)→压制力达到→滑块保压计时→计时时间到→滑块卸压→滑块回程上限位停止→液压垫顶出至上限位。从而完成单次循环。滑块回程的过程中,可在滑块回程的不同位置,设置发讯点来启动液压垫顶出动作。从而完成单次循环。液压垫工作方式选择有:或作拉伸垫、或作顶出器、或不工作三种。

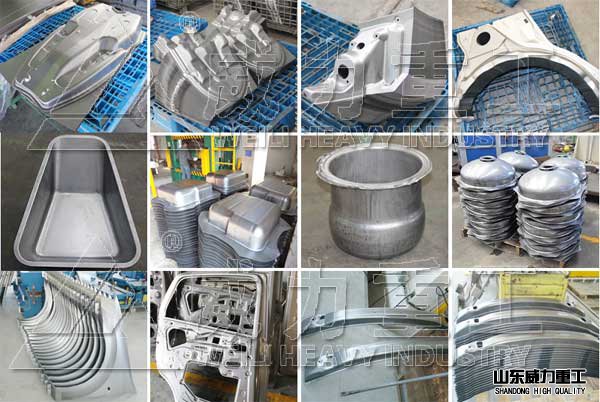

液压机拉伸汽车配件
液压机拉伸汽车配件


1000吨半挂车挡泥瓦拉伸油压机-汽车配件专用液压机主机由机身、主油缸等构成:
1、机身:由铸钢件和立柱组成,铸钢件回火消除应力变形;立柱表面镀硬铬,不磨损不生锈,机身设计巧妙,布局美观合理,维护方便;
2、主油缸
本机主油缸只有一个,为活塞缸。为法兰支架安装形式,用锁紧螺母固定在上横梁,油缸为45 #锻打件,活塞杆表面淬火工艺,表面镀硬铬(表面不易磨损)。

1000吨半挂车挡泥瓦拉伸油压机-汽车配件专用液压机液压系统:
液压系统由主油缸、油泵、控制阀、管路、油箱和所有控制附加阀组成。电控系统控制油缸的驱动,实现上下滑动工作,完成各工序动作。
1、集成阀块系统
阀组采用45 #锻件,多道工艺处理。它具有抗污染能力强,性能可靠,控制灵活、易于集成和维护等。
2、每个控制阀
多组阀块集中控制,采用国内优质液压阀零件。
3、高压油管
油管采用高压软管,法兰连接,密封可靠,合理布置抗震管卡。

1000吨半挂车挡泥瓦拉伸油压机-汽车配件专用液压机电气控制系统:
电气控制系统由电控箱、电磁阀线圈、PLC可编程控制器、显示屏等组成,任务是根据液压系统来驱动油泵、电机、阀块等,在电磁元件的命令下,完成规定动作。

山东威力重工机床有限公司热诚欢迎各界前来参观、考察、洽谈业务! 感谢您关注我们的产品,若您希望获得进一步的了解,如1000吨半挂车挡泥瓦拉伸油压机-汽车配件液压机价格、1000吨半挂车挡泥瓦拉伸油压机-汽车配件液压机规格型号等更多信息,欢迎您随时联络我们,诚邀为您提供满意的服务!
