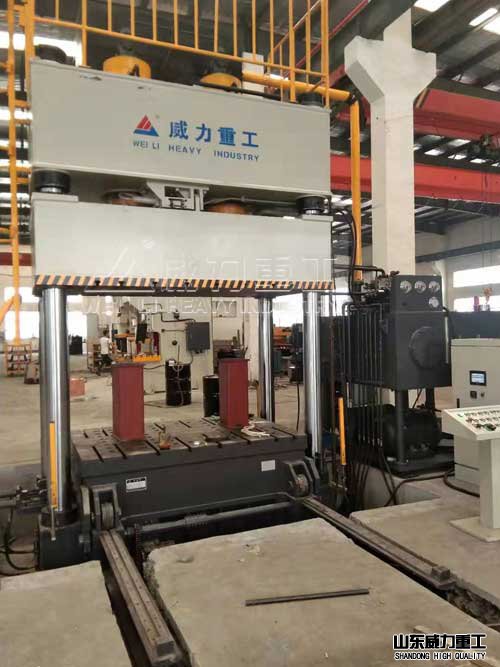

电动三轮车挡泥板多采用不锈钢材质，选用冲压加工工艺，推荐使用500吨四柱油压机，称为500吨电动三轮车挡泥板冲压油压机，采用三梁四柱式结构设计，活动横梁以立柱为导向上下运动，可实现“主缸快速下行—慢速下行压制—主缸上行，下缸上行退料—上行结束，自动停机”的工作循环。该设备还适用于可塑性材料的压制工艺，特别适用于薄板拉深、翻边等工艺，也可用于金属零件的冷挤压工艺。

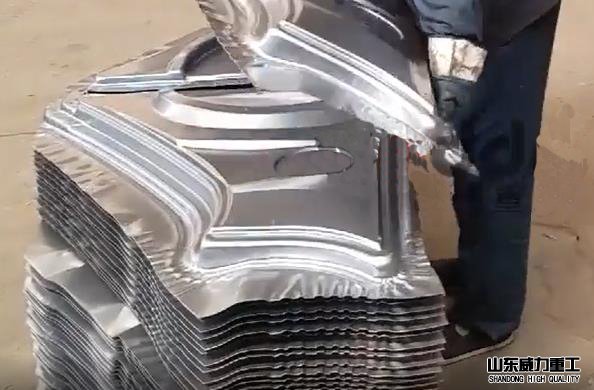

冲压成型电动三轮车挡泥板
500吨电动三轮车挡泥板冲压油压机具有点动和半自动两种操作方式。控制台上的按键除了完成按压的所有动作外，还应该有“双手按压”、“返回”、“停止”、“急停”等按钮。行程由行程控制装置调节。集中控制面板，设置必要的操作按钮和选择开关。配有独立的电气柜，配有空气开关、继电器等电气控制系统。各种报警信号、限位开关、500吨电动三轮车挡泥板冲压油压机动作实现程序联锁。500吨电动三轮车挡泥板冲压油压机主机部分包括机身、主缸、限程装置等。控制机构包括液压泵站（动力系统）、电器箱等组成。具有独立的动力机构及电气系统，采用PLC控制，可实行自动和半自动操作方式；500吨电动三轮车挡泥板冲压油压机的电气控制系统的任务是液压系统规定的动作要求，驱动电动机。选择工作方式，在其作用下，使有关电磁铁动作以完成指定的工艺动作循环。

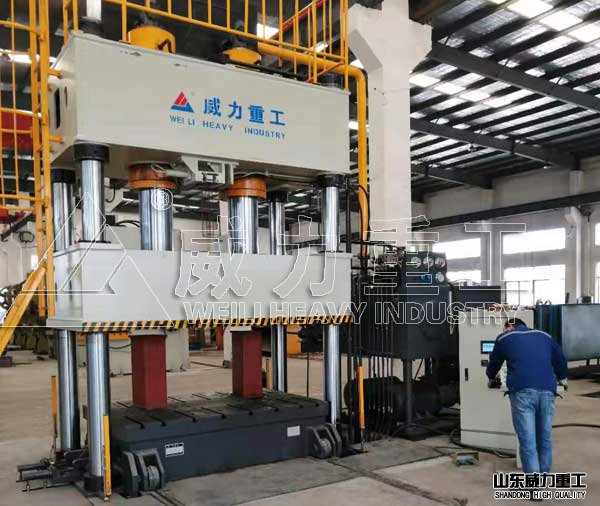

500吨电动三轮车挡泥板冲压油压机
（1）、500吨冲压油压机主电路
500吨电动三轮车挡泥板冲压油压机主电路采用三相交流3创V电源。由电源开关QS、熔断绵阳1、交流接触稽KM、热继电棍和驱动油泵用的三相笼型异步电动机所组成。
（2）、500吨四柱油压机工作方式的选拇
根据生产工艺的要求，本设备设有"调整"、"手动"和"半自动"三种工作方式。自转自民开关SA来进行选择。
①←调整工作方'式将转换开关SA扳到"A"位置(即6-7断开、6-16断开、6-32断开。)。此时接下SB3-SB6~蜜钮即可得到相应的动作，放开按钮即停止。
②手动工作方式将转换开关SA扳到"D"位置(IIP6-7接通、6-16断开、6-32断开)。此时只要按下SD3-SB6按钮即可得到j相应的动作，直到该动作完成为止。
③半自动工作方式将转换开关SA扳JlJ"C"位置(ep6-7接通、6-16接通、Ij-32接通}。半自动工作方式又分为"定压成型"与"定程成蜜"两种。

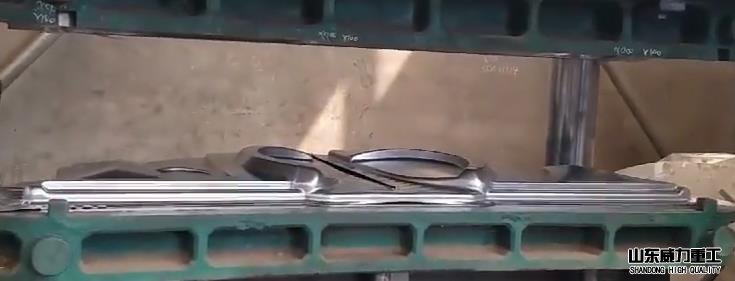

电动三轮车挡泥板冲压模具
"定压成型"时。~下工作按钮SB3。上滑块即可自动按顺序进行快速下行、慢速加压，压力升到一定值时开始保压延时，延时到进行泄压换向、快速退回至原位停止。再~下顶出~钮sas，自动进行顶出工件、停留、顶出缸退回原位停止。
"定程~1Il"时。事先将行程开关句型调整至所儒位置。且将压力量童电量fKP的动作压力调整至大于加压的压力。当上II块下行、加压碰到织l2时开始保压延时，延时到自动退回。
500吨电动三轮车挡泥板冲压油压机工作时首先电机通电，带动油压泵使液压油打出进入电液换向阀，经过单向阀进入液压机上缸，经电磁阀补油进入油缸上腔，液压油同时流回油箱。与此同时，上缸在自重的作用下，加速了向下的快速运动，使上缸的上腔瞬时间形成了真空带，补油箱的油会通过液控单向阀，被吸进上缸的上腔，以消除真空，保持上缸的快速下移。
