压装电机轴的油压机多选用龙门框架式结构，多带有移动工作平台和U型槽，可以压装校正各种长轴类的工装设备，特别适用于压装电机轴、转子定子等。常用有200吨、315吨、500吨等。由主机部分及液压系统部分两大部分组成。初次以外，该设备还适用于汽修行业和生产制造业使用。。文中是山威力重工设计生产的一款500吨电机轴压装油压机，采用龙门框架式结构，也称为500吨龙门式电机轴压装机。

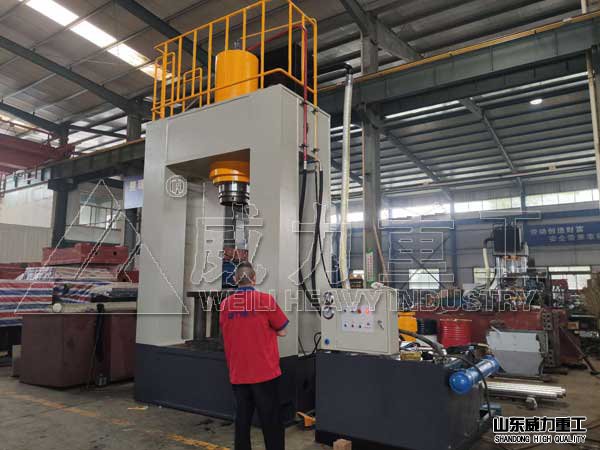

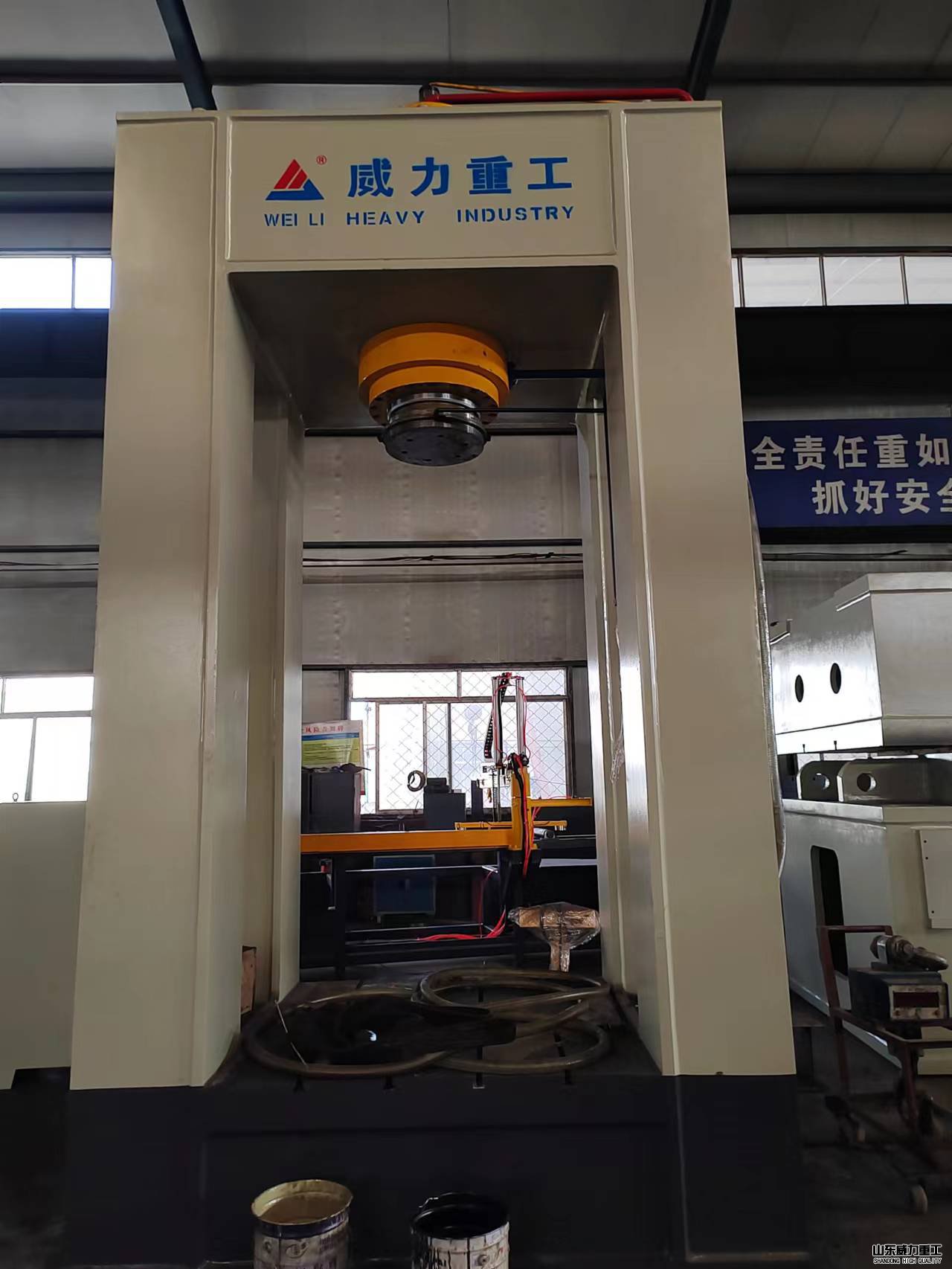

500吨龙门框式油压机
500吨电机轴压装油压机组成结构：
括底座、支撑板、顶座、压装机构和用于固定转子的夹紧机构，底座上端的左右两侧分别垂直固定有两支撑板，500吨电机轴压装油压机构包括分别转动连接于两个支撑板上的第一丝杆，分别于套装在两个第一丝杆上的第一滑块，分别固定在两个第一滑块底端上的引导套以及驱动机构，夹紧机构包括开设在顶座中央位置处的矩形固定槽、转动连接于矩形固定槽内的第二丝杆、套装在第二丝杆上的两个第二滑块以及分别固定在两个第二滑块底端上的固定杆以及分别固定在两个固定杆底端上的夹紧块，通过电机在驱动机构的作用下使得500吨电机轴压装油压机对电机轴的两端同时进行压装，从而提高了压装效率，而且可以满足对不同尺寸的电机轴进行夹持。
500吨电机轴压装油压机结构优势：
1、500吨电机轴压装油压机采用龙门全钢结构，采用埋弧焊。焊接后进行振动时效处理，保证机身不变形。
2、框架设计采用有限元法设计，具有高刚性、高精度的特点。
3、500吨电机轴压装油压机的工作台可以上下移动。有三组调节孔。
4、孔距可根据客户要求定制，也可根据机器的开启高度合理设计，大大扩展了机器的开合高度，使用更加方便。
5、它由主缸、液压动力系统和电气系统组成。
6、500吨电机轴压装油压机配有独立的液压和电气控制系统，通过按钮集中控制，可实现固定行程和固定压力两种成型工艺。
7、具有压力显示、行程和压力调节功能。500吨电机轴压装油压机工作台采用优质钢板焊接，确保可靠耐用。
启动500吨电机轴压装油压机时，机器将自动找到参考原点。设置完参数后，按开始按钮，然后按压头，将该位置高速下降到测量位置，然后测量速度。在检测过程中，即使到达检测限制位置直到设定的探针限制位置，也没有检测到工件，压头就会停止。此时，您可以通过按零按钮返回到机器原点。在检测过程中，当压力达到设定值时，压头将自动切换到压接速度，并开始进行工件的装卸。当设置到设定位置时，在用户设定的停留时间内保持压力，当停留时间结束时，打印头以设定速度返回到设定工作点。
500吨电机轴压装油压机对于在轴承压装过程，尤其在贴合压力阶段 ，压力油缸呈现明显外张的压装机，不是原设计结构强度或刚度不足 ,便是机座或压力油缸安装座出现裂损，或者压力油缸安装螺栓松动。 对于机座或压力油缸安 装座裂损，即结构破坏，应立即修复或整体加强，保证其技术状态良好。
