500吨龙门式电机压装机_500t龙门压装油压机主要采用钢材焊接而成,经回火震动时效处理, 机架设计经有限元素分析,具有高刚性、高精度。确保了机器变形量小的特点,工作台可以上下移动,大大扩展了机器开合高度,使用更方便。也可特殊定做前后移动的工作台。电磁阀分手动阀和电动阀两种,可根据客户不同的选择制定,液压缸的行程高度,可根据客户要求定做。广泛用于大中型电动机压装,提供转子、定子压装及定子矽钢片定位、成型的压装,以及大型物件的压制、压延、拉伸、成型。500吨龙门式电机压装机_500t龙门压装油压机工作台面液压缸推拉、装卸操作方便、定位准确、压装平稳、可靠。(可选配PLC控制和光栅保护装置)采购定做咨询公司张经理:18306370898(可加微信)
主要技术参数:
名称 |
单位 |
Y35-315T |
500T |
公称压力 |
KN |
3150 |
5000 |
主缸行程 |
Mm |
1000 |
1000 |
压头下行速度 |
Mm/s |
24.6 |
25 |
压头回程速度 |
Mm/s |
44 |
40 |
液压额定工作压力 |
MPa |
25 |
20 |
电机功率 |
KW |
22 |
30 |
压头至工作台距离 |
mm |
2400 |
2800 |
工作台移动距离 |
Mm |
1000 |
1200 |
工作台规格(长×宽) |
Mm |
1200×1200 |
1400×1400 |
重量(约) |
T |
16 |
22 |
500吨龙门式电机压装机_500t龙门压装油压机车间实物展示:

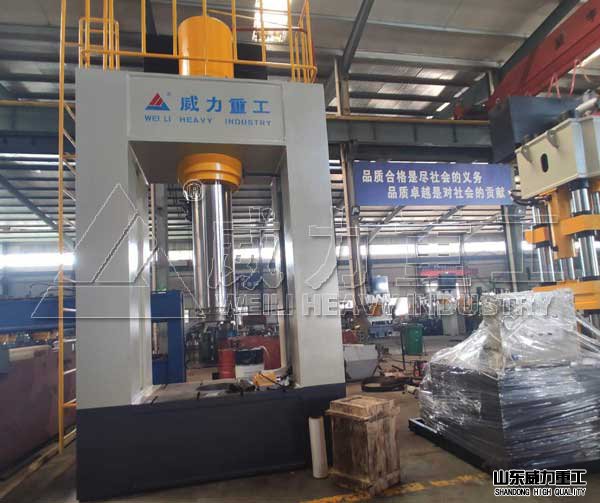

500吨龙门式电机压装油压机

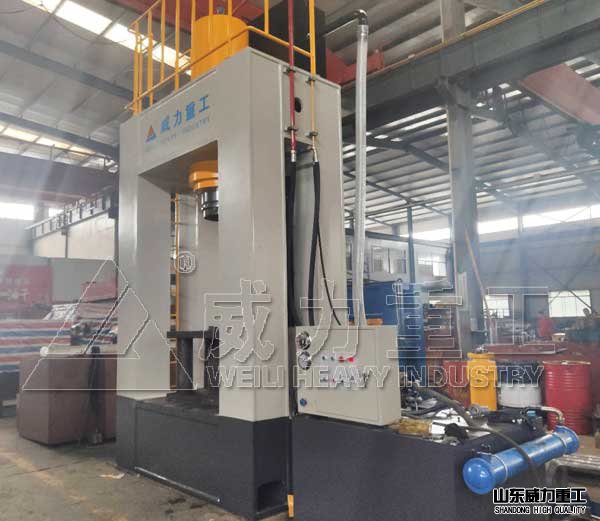

500吨龙门框架式电机压装机
500吨龙门式油压机车间调试完成
500吨龙门式油压机的油缸如何拆卸?
1、把液压油缸旋转于工作台上,然后用压缩空气排除掉油缸内的油液。
2、接着拆下活塞杆和支撑套,并且拉出活塞杆,按照顺序从支撑套上拆下固定螺栓。
3、在支撑套上装上两个固定螺栓,为了防止危害活塞杆顶端螺纹,油口螺纹和活塞杆表面、油缸套内壁等。
4、为了防止活塞杆等细长件出现弯曲或者变形的情况,在旋转时运用垫木支承均衡。
5、当活塞杆拉出三分之二时,把起吊点移动到活塞杆的重心处,吊出活塞杆。
6、把活塞杆放置于支架上,从活塞组件上卡下磨损环。
7、500吨龙门式电机压装机_500t龙门压装油压机油缸拆开后,仔细检查零部件,有些零部件可以继续使用,而有些零部件可以修复后再使用,有些零件需要直接进行更换。
500吨龙门式电机压装机_500t龙门压装油压机调试注意事项:
1、接通冷却水。
2、擦去防锈油,并对整机进行清洗。
3、向油箱内注液压油,时应注意哪些事项注油量约为270升。
4、500吨龙门式电机压装机_500t龙门压装油压机调试接通电源,合上主令开关,启动电机,注意电机旋转方向。
5、在上下工作台之间的中心位置安放一个直径不小于ф300mm,高度不小于600mm,且能够承受200吨以上,上下平面的平行工不小于0.02/ф300mm的垫块。
6、检查行程开关有无松动或是否需要重新调整。
性能特点:
500吨龙门式电机压装机_500t龙门压装油压机采用计算机优化结构设计,结构采用全钢板CO2焊接,确保机身不变形,龙门液压机强度高,稳定性好,操作简单,能耗小,噪声低,操作简便、易于维修、经济耐用,使用寿命长,液压冲击小,有独立的电气控制系统,工作可靠,动作直观,维修方便。
1.龙门油压机可预设压力
2.龙门油压机可做生产加工使用
3.各类板材型材的校正压印
4.按钮集中控制,调整、手动和半自动三种操作方式任意选择
5.龙门液压机设有光电保护装置,可保障操作的安全
6.能耗低、速度快、低噪音、高效率
7.可选配附件或功能
