伺服400吨框架式油压机

山东威力重工机床有限公司 > 产品中心 > 框式油压机 >

伺服400吨框架式油压机

[发布日期：2019-01-18 14:39　浏览量： 来源：www.youyaji5.com]
    伺服400吨框架式油压机由山东威力重工研发设计，采用全钢板焊接框架式结构，并进高温回火处理，精度保持良好。液压控制采用插装阀集成系统，工作可靠，流量大、内泄小，使用寿命长，系统高度集成，减少了连接管路与泄漏点；采用按钮集中控制，具有调整和半自动（定程单次和定压单次）两种操作方式；四角八面导轨，导向精度高，抗偏载能力强。并采用集中润滑；新型油缸密封元件，可靠性高，寿命长；滑块工作压力、空载快速下行和慢速工进的行程范围均可根据工艺需要进行调整；工作台垫板下方没有液压垫，工作台垫板上面设有足够的顶杆孔，液压垫的工作方式为拉伸、顶出和不顶出三种。

500吨框式油压机技术参数

500吨框式油压机技术参数（仅供参考）：

型号
单位
40T
63T
100T
200T
250T
315T
400T
500T
公称力
KN
400
630
1000
2000
2500
3150
4000
5000
液体很大工作压力
MPa
25
25
26.3
25
25
25
25
28
很大开口高度
mm
600
700
900
1100
1100
1250
1400
1500
顶出力
KN
63
100
250
400
400
630
1000
1000
顶出行程
mm
120
160
200
250
250
300
300
300
滑块行程
mm
400
450
600
700
700
800
800
900
滑块速度
空程下行
mm/s
40
40
76
100
100
100
100
100
工作
10
10
8-15
8-15
8-15
8-15
8-15
5
回程
60
60
85
100
100
100
100
100
工作台尺寸
左右
mm
400
500
710
900
1000
1200
1300
1400
前后
400
500
580
900
1000
1200
1300
1400
机床外形尺寸
左右
mm
1484
1900
2650
2780
2900
3440
3440
4100
前后
1350
1000
1000
2120
2200
1220
1220
2420
地上高度
2406
2430
3300
3900
4000
4600
4750
5348
电机功率
kw
5.5
5.5
7.5
11
11
18.5
18.5
37
总重量(约)
T
2.5
3.8
5.5
11
13
15
23
30

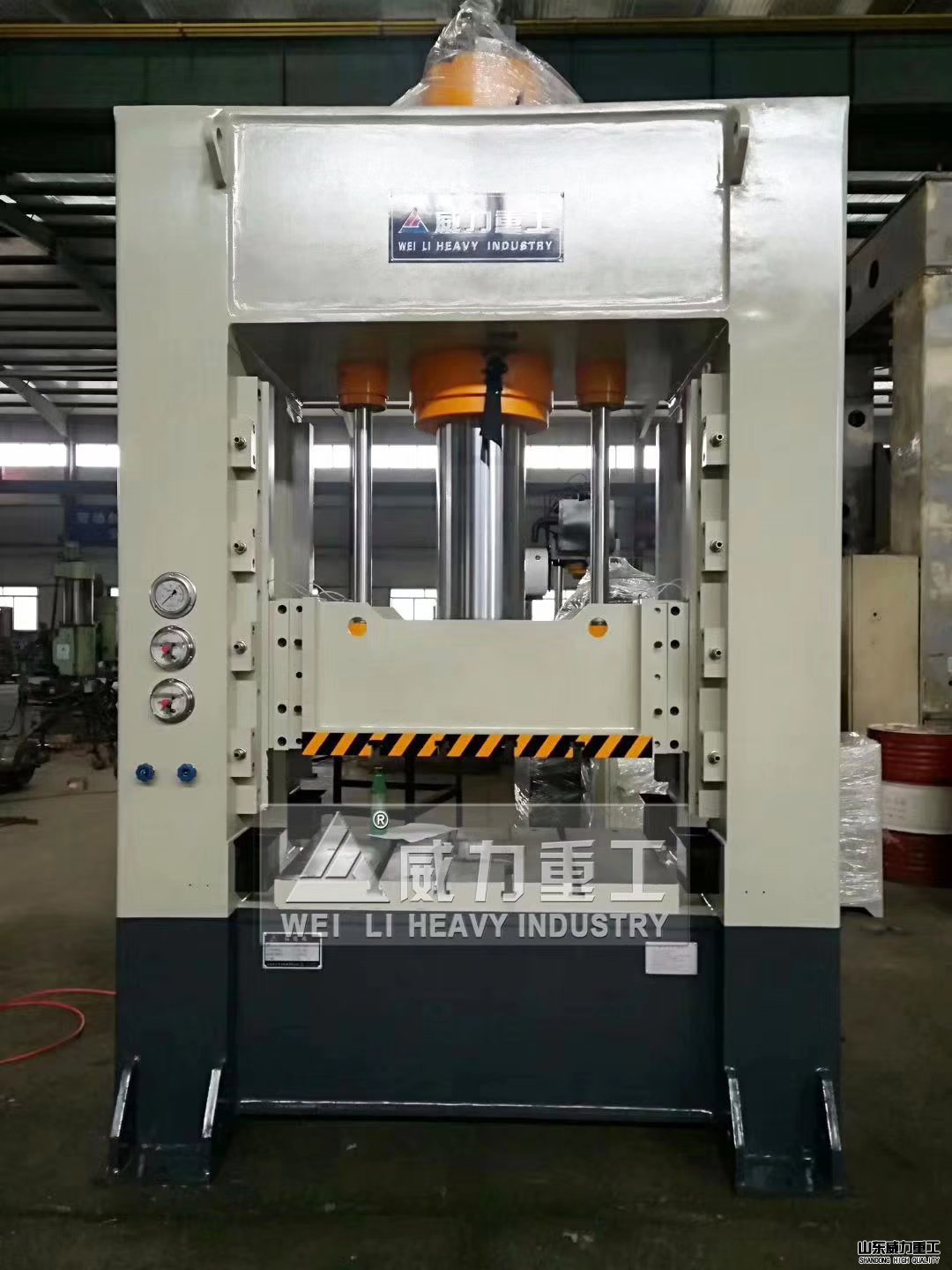

框架式油压机实景1

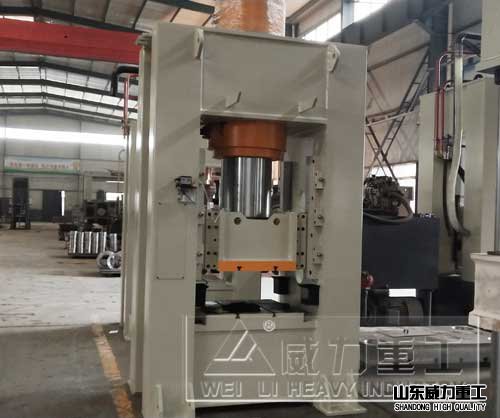

框架式油压机实景2

伺服400吨框架式油压机架构以及部件介绍

1、机身部分

机身：机身由上横梁、滑块、下横梁、及左右支柱组成，为防止再次安装和工作时上、下横梁与支柱间的错位，其结合面均有定位环定位，确保精确度。

滑块采用四角八面导轨，调整精度高，刚性好，调整后不易发生精度跑偏现象，从而保证滑块运行的精度以及能承受较大的偏心载荷。

机身的上横梁、滑块、移动工作台、下横梁均采用全钢板焊接箱型结构；均采用二氧化碳气体保护焊施焊，能确保焊接质量。焊接后均经过壁炉退火处理，能充分消除焊接产生的变形和应力，焊接件粗加工后全部经过再次振动时效处理，能充分消除残余应力，可确保焊接件经久而永不变形，精度保持性好。各焊接件均设有起吊装置。机身整体外观平整、美观。

移动工作台：移动工作台采用定位块定位，定位精度高。移动工作台在移出、移入及升起落下定位加紧时，均与滑板动作连锁。移动工作台加紧力不小于50吨,移动工作台驱动方式为液压缸驱动，移动工作台起落由4支液压浮起缸完成。移动工作台上平面左右和前后中心线有十字对模槽宽32×深10mm，其分布的T型槽间距均为300mm，T型槽用螺钉均为M24。移动工作台上平面布有顶杆孔，间距为150mm，顶杆孔上配有塑料封盖以保证液压垫内部清洁度。

2、液压部分

液压传动系统是由能量转换装置（包括油缸、电机、泵等）、能量调节控制装置（包括控制阀集成块、先导阀、充液系统、各种压力阀、方向阀流量阀等）、辅助装置（包括油箱、冷却系统、循环过滤系统、管路）及液压附件（如滤油器、法兰、接头、压力表、液位计压力表、滤油器、管路等），借助电气系统的控制完成各种动作的循环。

伺服400吨框架式油压机的主泵采用国产优质元件，提高了油压机动作的可靠性，延长了使用寿命，减少了液压系统的冲击，液压管路合理布置减震管夹，确保没有冲击、震动，液压回路有冲击的地方，采用高压软管连接。

主集成油路控制系统采用插装阀系统，采用山东济宁泰丰液压件厂产品，该系统结构紧凑，动作灵敏可靠，抗污染能力强，液流阻力小，维修方便，寿命长。插装集成阀采用国内优质产品，该阀组中的先导电磁阀采用国内优质产品

液压油冷却系统采用先进的空气压缩冷却机制冷,效果远远优越于普通的水冷机与风冷机,可将油温控制在正常使用油温之内,大大缓解了因油温过高造成的泄漏与老化现象。

3、电气部分

本机的电气设计及施工将按照国家标准执行。电源为380V，50HZ；控制电源为220V，先导电磁阀电源为直流24V，指示灯电源为6.3V。

本机设有独立的电气控制箱和操纵台，机身前后各带一只可移动的按扭站。其中，电气控制系统采用PLC做主控，结合相关先导式插装阀完成对整个系统的集中控制，可完成整机的全部功能的按钮集中操作，保证动作的可靠性及系统的可靠性。

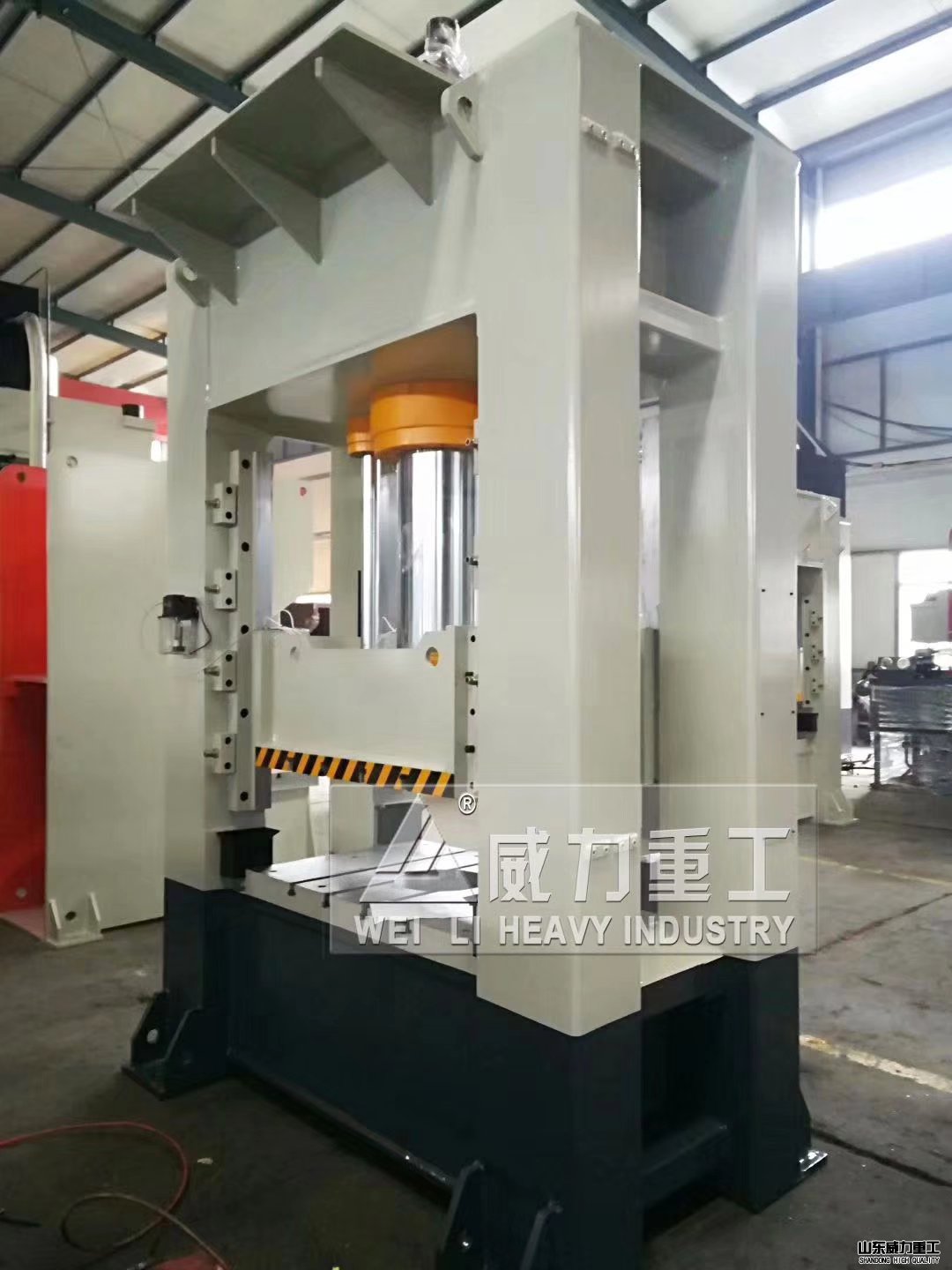

400吨油压机客户定做1

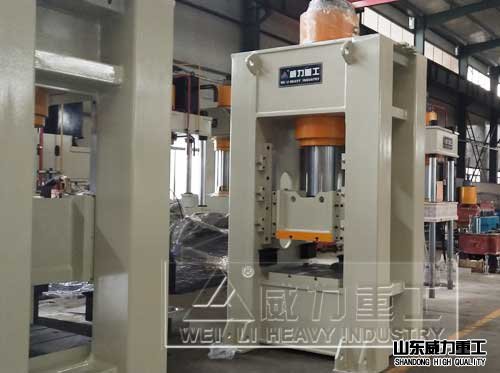

400吨油压机客户定做2

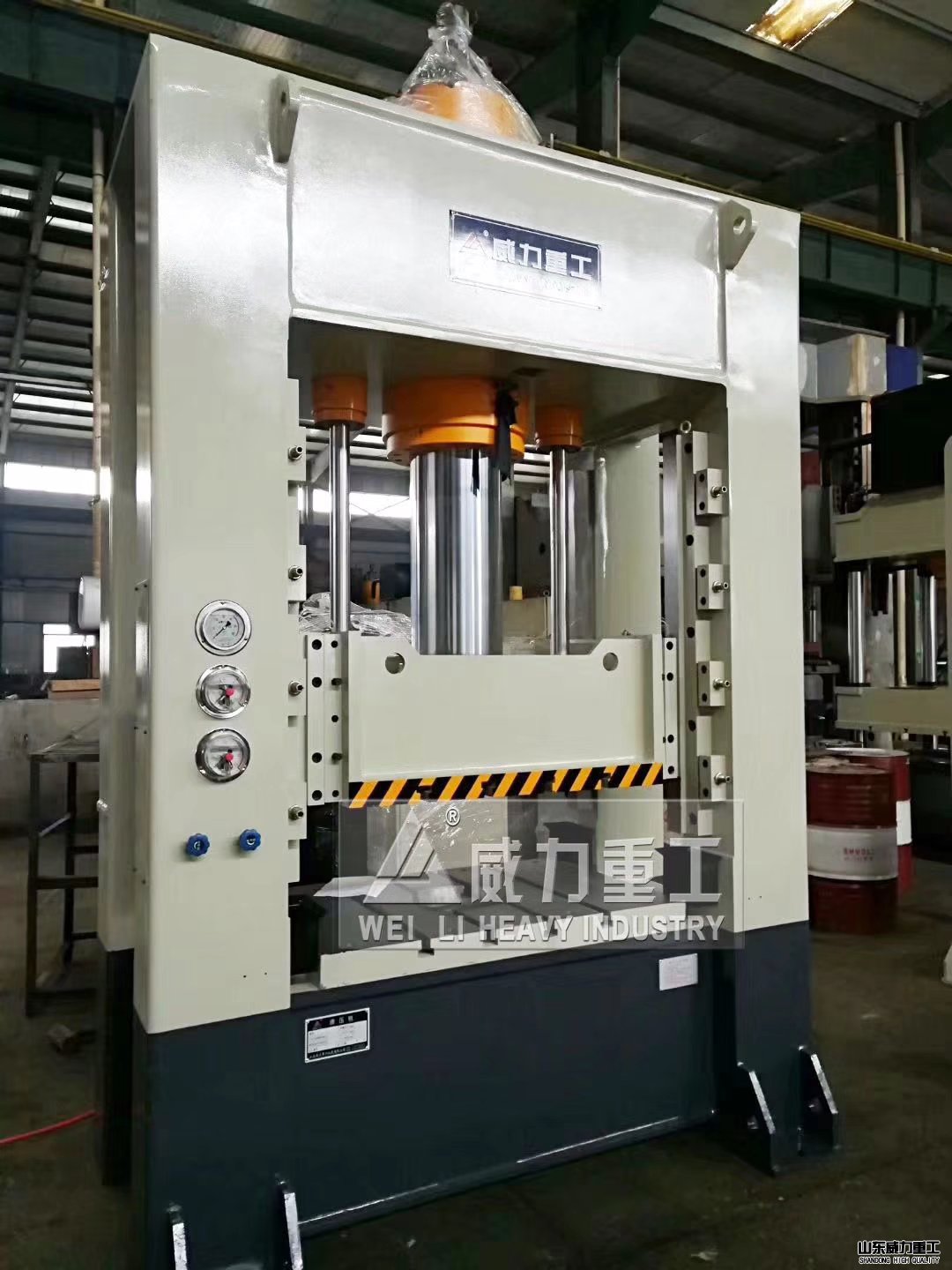

400吨油压机客户定做3

伺服400吨框架式油压机性能特点：

 本机设有快速油缸，结构简单、动作灵敏可靠、操作安全方便，可实现点动调整和半自动工作两种操作方式。半自动工作中，活动工作台可完成快速下行、慢速靠模、加压、自动回程和回程停止整个工作循环。生产效率高，模具使用寿命长，能耗低。采用导轨导向，保证压制精度。

伺服400吨框架式油压机用途与结构性能：

   框架结构，机身刚性好。滑块采四角八面导轨导向，调整精度高、抗偏载能力强。导轨自动润滑。本机滑快下行速度快，工作台面大，具有上滑块及下液压垫的反拉伸功能，工艺范围广，可完成金属薄板的拉伸、冲裁、弯曲、翻边等工艺。尤其适用于汽车行业的钢圈、车身、桥壳、底盘、车门等零件。

   可选附件：移动工作台、冲裁缓冲装置、打料装置、光电保护装置、行程压力数显装置、触摸工业显示屏、PLC可编程序控制器等。

400吨框式油压机的郑重承诺
山东威力重工机床有限公司热诚欢迎各界前来参观、考察、洽谈业务! 感谢您关注我们的产品,若您希望获得进一步的了解，如伺服400吨框架式油压机价格、伺服400吨框架式油压机规格型号等更多信息，欢迎您随时联络我们，诚邀为您提供满意的服务!
