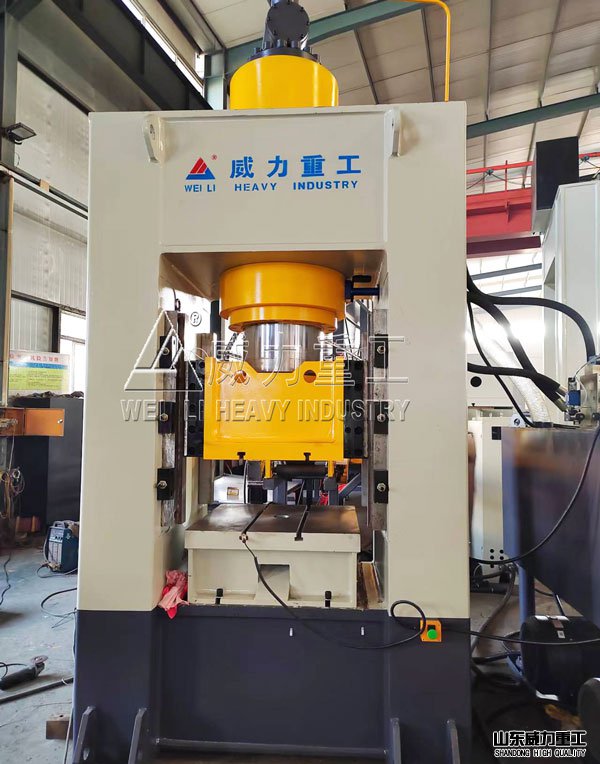

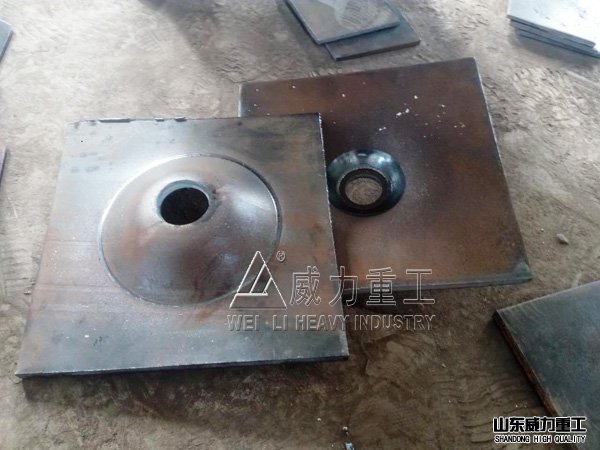

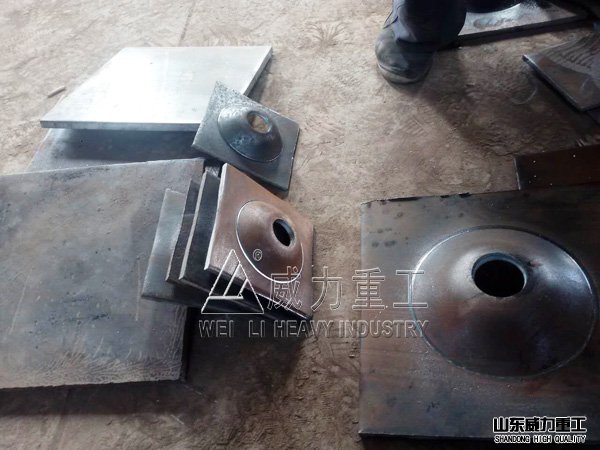

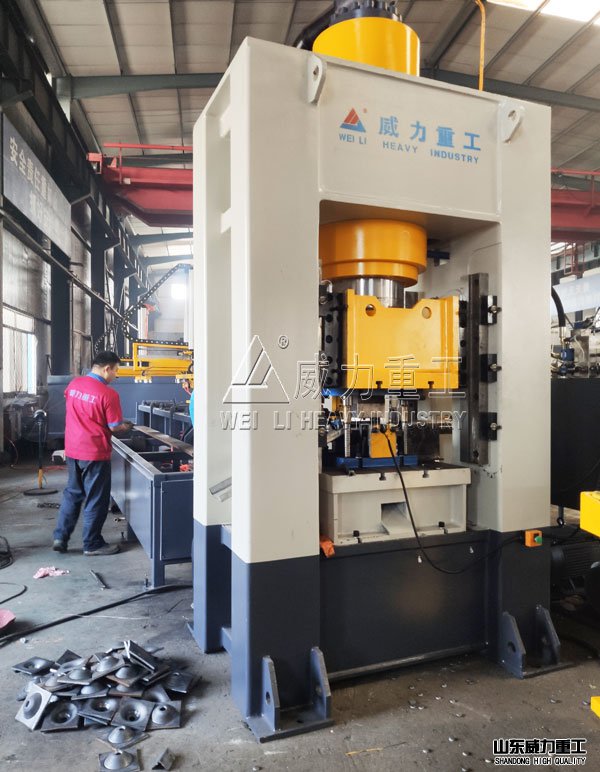

框架式的液压机适用于压装、校正、拉伸、弯曲、成型、落料、翻边等多种冲压工艺，也适用于粉末冶金、汽车零部件、家用电器、厨房用具等压制成型工艺。根据工件、工艺不同，山东威力重工可按需设计定做合适吨位结构的框架式液压机。文中是公司专门为客户设计研发的一款400吨框架式油压机，搭配锚杆托盘模具，可一次冲压成型150x150x10mm锚盘，搭配自动送料机，实现锚杆托盘自动化生产，可一份中出8-10块左右。故而，这款400吨框架式油压机也称400吨框架式锚杆托盘成型油压机。
400吨框架式锚杆托盘油压机生产线的生产流程：

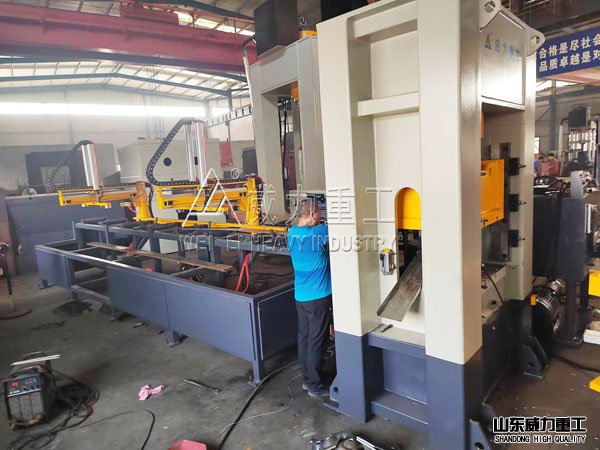

全自动锚杆托盘生产线包含400吨框架式锚杆托盘油压机、自动送料机、锚杆托盘模具和出料装置等。设备流程：伺服送料机—>油压机冲裁成型—>成品输出
6米长的带状条形钢板用叉车或吊车放置到储料区；辅助工具将板材放到自动送料线，送料系统运行，条型钢板往前移动，400吨框架式油压机剪断冲压成形，经过气动推料推出成型托盘经过输送托轮滑出料，到此所有动作完成，重复送料系统的动作，把下一条钢板放到送料线上，送料系统开始下一个送料循环。
400吨框架式锚杆托盘成型油压机的特点：
1、400吨框架式锚杆托盘成型油压机采用框架式结构，刚性好、精度高、抗偏载能力强；
2、采用整体式插装阀集成系统，泄露点少，动作可靠，使用寿命长；
3、配置导轨自动润滑装置；
4、400吨框架式锚杆托盘成型油压机采用PLC控制的电气系统，结构紧凑，工作灵敏、可靠，柔性好；
5、工作压力、行程可在规定范围内按工艺要求调节，操作简便；
6、可实现定压、定程两种成型工艺，具有保压延时功能，延时时间可调；
7、滑块可通过定位销联为一体，实现单动工艺动作；
8、400吨框架式锚杆托盘成型油压机采用按钮集中控制，具有调整、手动及半自动三种操作方式。

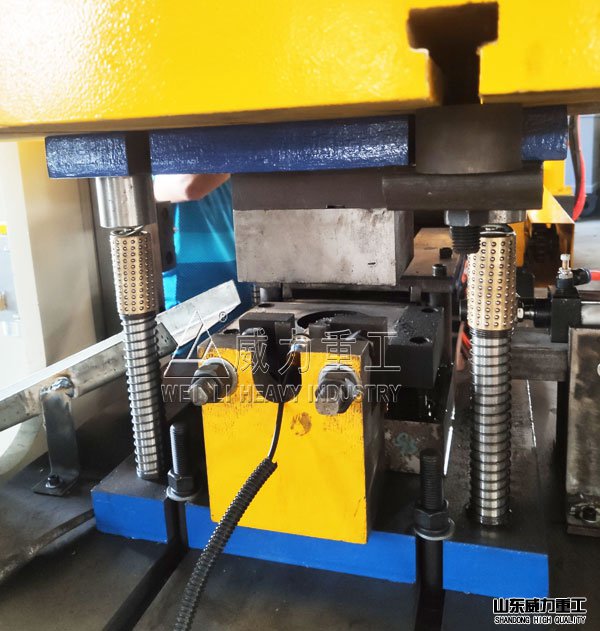

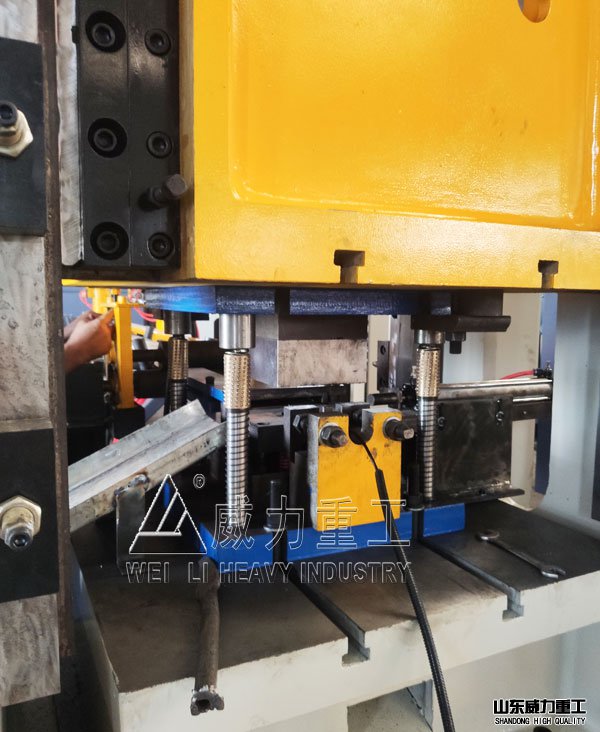

锚杆托盘模具：
生产的矿用锚杆托盘模具，锚索托盘模具，根据压制的托盘尺寸以及厚度，定制合适型号的锚杆托盘模具。经过多次托盘模具升级改造，专利技术锚杆托盘模具，冲压剪切拉伸一次成型，加工效率高，一次成型无需二次加工。锚杆托盘模具-锚索托盘冲剪一体模具能够大大提高生产效率，便于更换易损件，废料好清理，降低生产成本，降低劳动强度，保证了操作人员的生产安全。山东威力重工可根据客户的需要设计所需的锚杆托盘模具，此种模具是公司的专利产品，更能确保机器的使用寿命。
400吨框架式锚杆托盘成型油压机的组成结构：
1、液压机机身：
400吨框架式锚杆托盘成型油压机主机机身采用预应力组合框架结构，上横梁、方立柱、底座通过拉杆锁母预紧构成组合框架，并经应力变形分析，确保主机机架的刚性，立柱内侧布置四角八面可调导轨作为滑块的导向。
——上梁
上梁采用 Q235-A 钢板焊接而成的箱式结构，焊接方式采用二氧化碳气体保护焊接，焊接后进行退火处理，彻底消除内应力，上梁上平面装有安全维修平台、充液油箱，四周有安全防护栏，外形美观。
——滑块
滑块采用 Q235-A 钢板焊接而成的箱式结构，同上梁一样采用二氧化碳气体保护焊，退火处理。滑块下平面设有 T 型槽，间距 300mm（也可以根据用户需要定做），滑块的四角装有四角八面的可调导轨。
——底座
底座焊接结构和工艺方式同上梁、滑块。
——工作台
400吨框架式锚杆托盘成型油压机工作台结构同上梁、滑块为箱式结构，焊接后退火处理。工作台上平面设有 T 型槽，T 型槽间距 300mm(可以根据用户要求定做)，工作台上面横向和纵向中心线上均加工有模具定位槽。
2、采用独立控制柜，控制柜内加装空气开关、继电器等电器控制系统，通过程序实现各种报警信号、限位开关与动作实现程序联锁，为方便操作，采用面板集中控制，您可通过上面的操作按钮和选择开关来操作。
3、充液系统
充液系统由充液阀和充液筒两部分组成。
当400吨框架式锚杆托盘成型油压机滑块快速下行时，由于主油缸上腔的负压而吸开充液阀的主阀，使充液筒内的大量油液流入主缸上腔，以使滑块能顺利的快速下行。卸压时，控制油首先进入控制阀内，使其控制活塞克服弹簧力，推动卸荷阀芯下行，使主缸上腔的高压油通过卸荷阀芯与充液筒内接通，达到卸压的目的。
在充液筒上部设有长形油标，用来观察油位。充液筒旁的溢流管，把充液筒的容积分为两部分：下部油液是供滑块快速下行用的，上部容积则是容纳滑块回程时，400吨框架式锚杆托盘成型油压机主缸上腔排出的油液。在充液筒的侧下部，装有一闸阀，用于定期更换油液。
充液阀是用阀座上的螺纹与油缸缸底紧固联接的，并用O形密封圈密封。充液筒是由中部平面与主缸上端面相联接，并用螺栓紧固，耐油橡胶垫密封的。在筒的盖上设有通气孔，在充液筒内设有吊钩。
400吨框架式锚杆托盘成型油压机安装调试及售后服务：
1、400吨框架式锚杆托盘成型油压机地基由厂家提供图纸，用户负责具体的施工；
2、产品在供方厂内装配完毕后，及时通知用户具体的发货时间及安装所需的准备工作；
3、油压机厂家负责400吨框架式锚杆托盘成型油压机在用户使用现场的调试工作，用方配合，并提供安装所需要的起重设备
4、用户准备好优质供电电源等必须条件；
5、400吨框架式锚杆托盘成型油压机在用户现场安装调试过程中，生产线对使用方相关人员提供免费的培训和技术咨询服务；
6、安装调试完毕，按双方所签订的技术合同和相关技术附件，双方共同签字验收；
7、质量保证期为验收合格之日起壹年，在保修期内，非用户原因造成的零部件损坏免费更换，但用户违规操作造成的损害（不在保修范围内；
8、400吨框架式锚杆托盘成型油压机为批量产品，供方能够提供强大的配件支持，所以保质期外，也能够得到及时维修服务和配件供应，需方只收取成本费用；
