电气电表箱用四柱三梁油压机市面上应用非常广泛，其中四柱三梁油压机的齿轮泵是组成结构中最为常见的一款。所谓
四柱油压机上的齿轮泵是一种常用的液压泵站，主要的特点是结构简单，制造方便，价格低廉，体积小，重量轻，自吸性好，对油液污染不敏感，工作可靠；其主要缺点是流量和压力脉动大，噪声大，排量不可调。油压机齿轮泵被广泛地应用于采矿设备，冶金设备，建筑机械，工程机械，农林机械等各个行业。
、

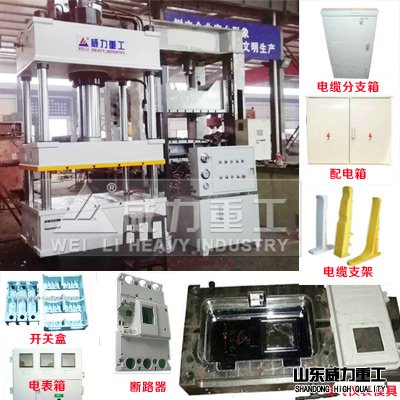

电气电表箱用四柱三梁油压机用途广泛
电气电表箱用四柱三梁油压机齿轮泵的泄漏通道及端面间隙的自动补偿
在三梁四柱
油压机液压泵中，运动件间的密封是靠微小间隙密封的，这些微小间隙从运动学上形成摩擦副，同时，高压腔的油液通过间隙向低压腔的泄漏是不可避免的；齿轮泵压油腔的压力油可通过三条途经泄漏到吸油腔去：一是通过齿轮啮合线处的间隙——齿侧间隙，二是通过泵体定子环内孔和齿顶间的径向间隙——齿顶间隙，三是通过齿轮两端面和侧板间的间隙——端面间隙。在这三类间隙中，端面间隙的泄漏量最大，压力越高，由间隙泄漏的液压油就愈多。因此，为了提高齿轮泵的压力和容积效率，实现齿轮泵的高压化，需要从结构上来取措施，对端面间隙进行自动补偿。
通常采用的自动补偿端面间隙装置有：浮动轴套式和弹性侧板式两种，其原理都是引入压力油使轴套或侧板紧贴在齿轮端面上，压力愈高，间隙愈小，可自动补偿端面磨损和减小间隙。齿轮泵的浮动轴套是浮动安装的，轴套外侧的空腔与泵的压油腔相通，当泵工作时，浮动轴套受油压的作用而压向齿轮端面，将齿轮两侧面压紧，从而补偿了端面间隙。

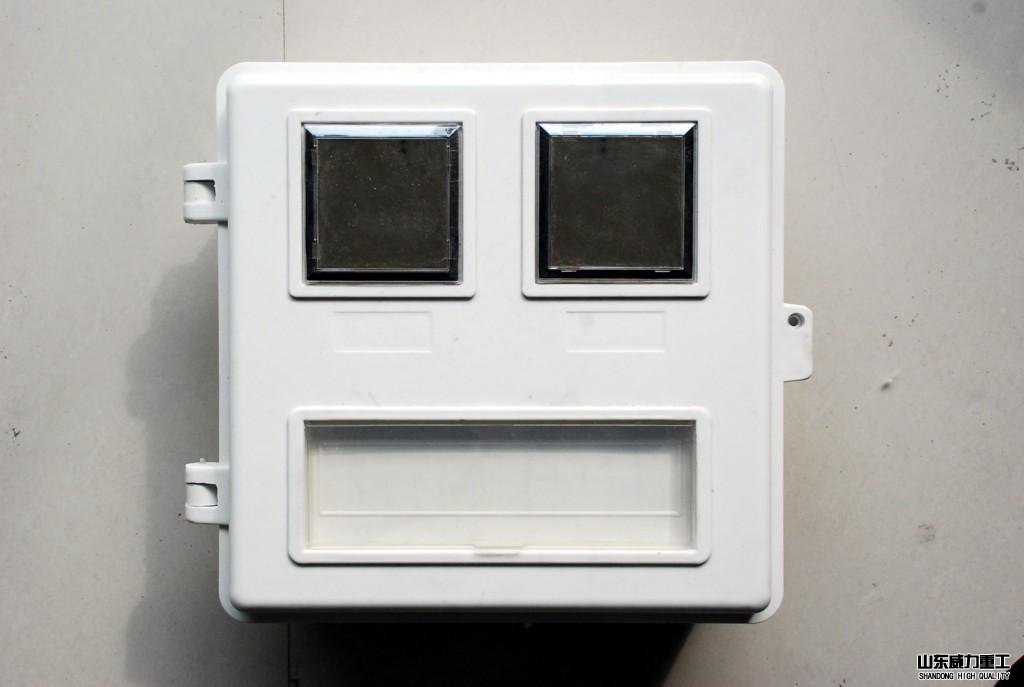

三梁四柱油压机电表箱实物图
电气电表箱用四柱三梁油压机齿轮泵径向不平衡力
在齿轮泵中，油液作用在轮外缘的压力是不均匀的，从低压腔到高压腔，压力沿齿轮旋转的方向逐齿递增，因此，齿轮和轴受到径向不平衡力的作用，工作压力越高，径向不平衡力越大，径向不平衡力很大时，能使泵轴弯曲，导致齿顶压向定子的低压端，使定子偏磨，同时也加速轴承的磨损，降低轴承使用寿命。为了减小径向不平衡力的影响，常采取缩小压油口的办法，使压油腔的压力仅作用在一个齿到两个齿的范围内，同时，适当增大径向间隙，使齿顶不与定子内表面产生金属接触，并在支撑上多采用滚针轴承或滑动轴承。
