框架式单动薄板冲压油压机技术参数特点

山东威力重工机床有限公司 > 常见问题 > 框架式单动薄板冲压油压机技术参数特点

框架式单动薄板冲压油压机技术参数特点

[发布日期：2019-11-15　浏览量：来源：未知]

框架式单动薄板冲压油压机又称框架式单动薄板冲压液压机，型号为YW27K，是威力重工主打热销产品。主要用于金属薄板的拉伸、弯曲变形等工艺，也具有常规油压机的功能，用途非常广泛，在带有液压缓冲器条件下可完成冲裁工艺，深受汽车、摩托车、家电、金属器皿制造业的喜爱。一般也跟根据工艺需求设计成四柱式结构的单动薄板冲压油压机。。框架式式单动薄板冲压油压机技术参数是采购使用关键，威力重工设计定制YW27K系列薄板冲压油压机技术参数如下：

项目

单位

YW27K-200

YW27K-

315

YW27K-

400

YW27K-500

YW27K-

630

YW27K-

800

YW27K-

1000

YW27K-

1250

YW27K-

1600

YW27K-2000

YW27K-2500

YW27K-3000

公称力

KN

2000

3150

4000

5000

6300

8000

10000

12500

16000

20000

25000

30000

回程力

KN

400

630

500

900

900

1000

1350

2000

2700

2700

2500

3500

滑块行程

mm

700

800

800

900

900

1000

1000

1300

1500

1600

1400

1800

开口高度

mm

1120

1200

1200

1400

1500

1800

1800

1800

2000

2000

2200

3000

液压垫公称力

KN

400

630

1000

2000

2000

2500

4000

4000

5000

5000

5000

6000

液压垫行程

mm

250

300

300

350

350

400

400

400

500

500

500

600

滑块速度

空程

下行

mm/s

100

120

180

150

150

150

160

150

120

130

150

160

工作

mm/s

6-10

6-10

9-20

10-22

8-19

8-18

8-19

7-15

6-13

7-15

5-14

8-14

回程

mm/s

80

80

160

120

130

140

140

90

90

110

120

110

液压垫速度

上升

mm/s

60

60

60

55

45

45

45

45

39

45

80

60

退回

mm/s

120

120

160

140

120

95

90

95

80

90

120

140

工作台尺寸

左右

mm

1000

1260

1450

2200

2500

2200

2500

3500

4000

4600

5000

4000

前后

mm

900

1120

1250

1600

1800

1600

1800

2000

2600

2600

2500

2500

液压垫尺寸

左右

mm

600

650

1200

1500

1900

1500

2000

2900

3200

3800

4020

2850

前后

mm

600

650

800

1100

1270

1120

1270

1400

2000

2000

1870

1600

外形尺寸

左右

mm

3280

3900

4250

4700

5100

4900

4000

5500

5600

6200

9560

7300

前后

mm

1400

1800

2750

3100

3400

3300

3500

3800

4000

4200

7700

11490

地面以上

mm

3900

5200

5350

5800

6200

6700

6800

7300

8000

8600

9300

7972

电机功率

Kw

15

22

44

60

74

90

110

110

165

225

225

275

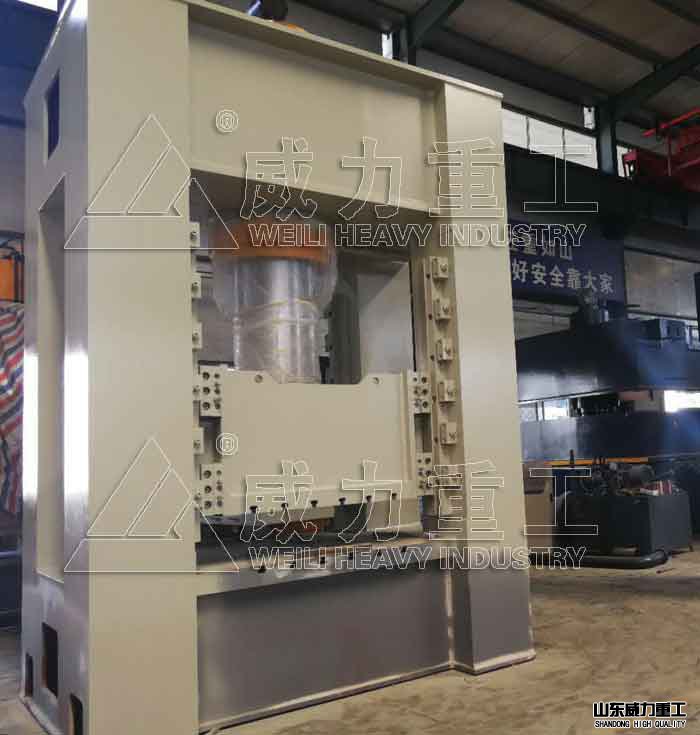

200吨伺服框架式油压机

框架式单动薄板冲压油压机注意事项：

一：保养及维护

1、工作用油推荐采用32号、46号抗磨液压油，使用油温在15～60摄氏度范围内。

2．油液进行严格过滤后才允许加入油箱。

3．工作油液每一年更换一次，其中初次更换时间不应超过三个月；

4．滑块应经常注润滑油，立柱外表露面应经常保持清洁，每次工作前应先喷注机油。

5．在公称压力500T下集中载荷大允许偏心40mm。偏心过大易使立柱拉伤或出现其它不良现象。

6．每半年校正检查一次压力表；

7．机器较长期停用，应将各加部位表面擦洗干净并涂以防锈油。

二：安全操作事项

1、不了解机器结构性能或操作程序者不应擅自开动机器；

2、机器在工作过程中，不应进行检修和调整模具；

3、当机器发现严重漏油或其它异常(如动作不可靠、噪声大、振动等)时应停车分析原因，设法排除，不得带病投入生产：

4、不得超载或超过大偏心距使用：

5、严禁超过滑块的大行程，模具闭合高度不得小于600mm。

6、电气设备接地必须牢固可靠：

7、每天工作结束：将滑块放至低位置。

本文由：油压机厂家收集整理
