冬季到了,越来越多的人热衷于吃火锅,会看到大大小小的火锅店里各式各样的火锅器皿。还有一种铜式的火锅,那么这些火锅器皿是由一种油压机设备来完成。铜火锅拉伸四柱油压机的结构组成比较复杂,这里就一一介绍,一起来了解下铜火锅拉伸四柱油压机活塞组件,极其链接方式:
铜火锅拉伸四柱油压机活塞组件由活塞、密封件、活塞杆和连接件等组成。随液压缸的工作压力、安装方式和工作条件的不同,活塞组件有多种结构形式。
铜火锅拉伸四柱油压机中活塞与活塞杆的连接方式:
活塞与活塞杆的连接最常用的有螺纹连接和半环连接形式,除此之外还有整体式结构、焊接式结构、锥销式结构等。
螺纹式连接如图3.9(a)所示,结构简单,装拆方便,但一般需备螺母防松装置;半环式连接如图3.9(b)所示,连接强度高,但结构复杂,装拆不便,半环连接多用于高压和振动较大的场合;整体式连接和焊接式连接结构简单,轴向尺寸紧凑,但损坏后需整体更换,对活塞与活塞杆比值较小、行程较短或尺寸不大的液压缸,其活塞与活塞杆可采用整体或焊接式连接;锥销式连接加工容易,装配简单,但承载能力小,且需要有必要的防止脱落措施,在轻载情况下可采用锥销式连接。

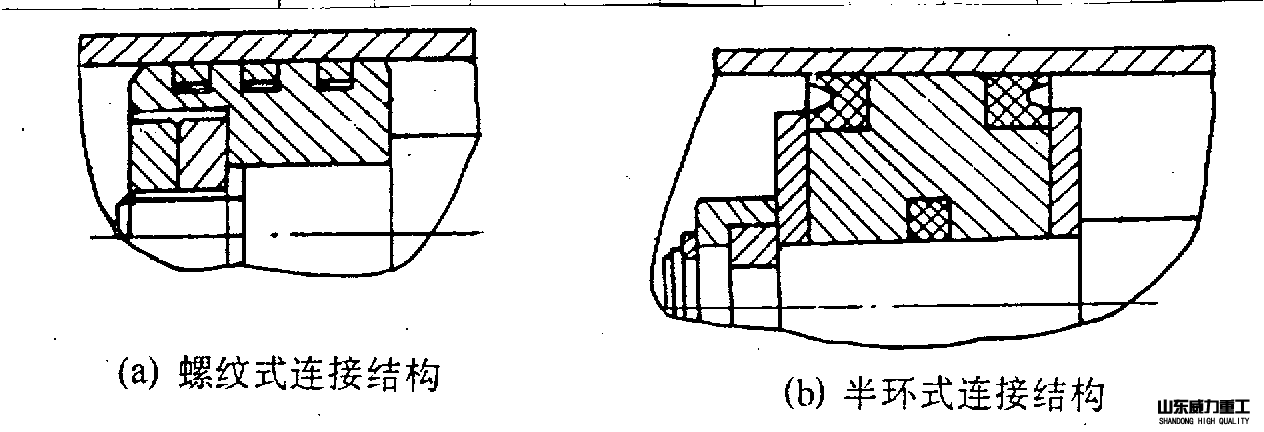

图3.9 活塞与活塞杆的连接形式
1一活塞杆;2一活塞;3一密封圈;4一弹簧圈;5一螺母
1一卡键;2一套环;3一弹簧卡圈
