5000吨热挤压成型油压机液压缸工作原理?

[发布日期:2020-08-29 浏览量: 来源:www.youyaji5.com]
5000吨热挤压成型油压机液压缸工作原理?

挤压成型油压机主要是通过反挤压或复合挤压将铝、锌、镁、铜等有色金属挤压成零件,或对单向离合器冷挤 压、起动机开关壳体、内外角螺母冷挤压、液压马达轴冷挤压洗衣机零件、通信零配件等软进行挤压、墩粗、落料等工作。适用于阶梯轴类、盘类、齿轮、齿条类零件的锻粗、拔长、扩孔等冷(热)挤压工艺。该设备还适用于金属材料的金属毛坯冷、温挤压成型;金属或非金属零件的压件、成型、  浅拉伸、整形、覆膜及切边等。本机为一台5000吨热挤压成型油压机设备,组合框架式结构,是湖南客户采购定做的一款斗齿热锻成型机。目前该设备已在客户车间安装调试完成,投入正式生产指日可待。液压缸是组成该5000吨热挤压成型油压机重要部分,直接影响机器设备的性能稳定,其工作原理如下:

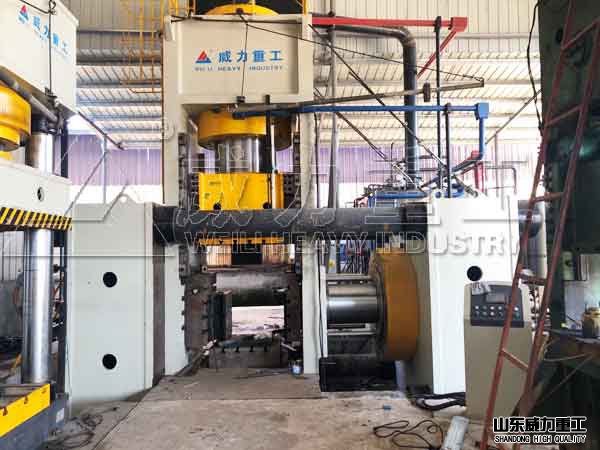

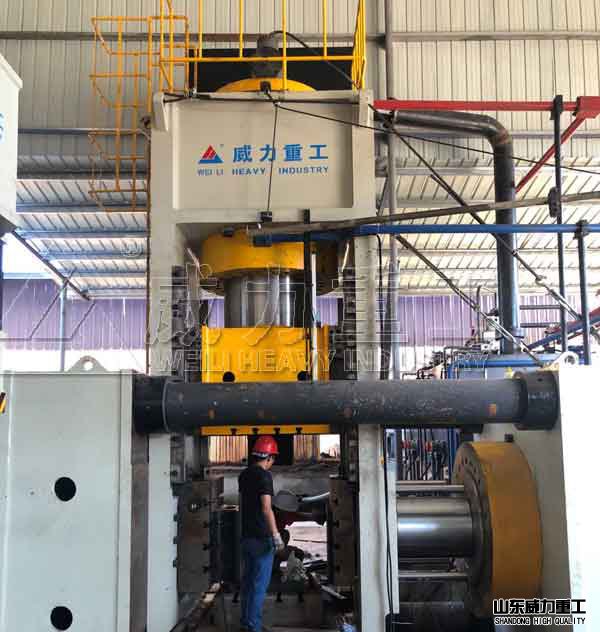

5000吨热挤压成型油压机
5000吨热挤压成型油压机

5000吨热挤压成型油压机液压缸輸出基本原理:
因液压油进到液压缸內部,通过液压密封件的密封性产生髙压,推动活塞缸运动。工作时以液压油为工作介质,根据液压油内部的工作压力传递驱动力。
1、部分驱动力——将传动装置的机械动能转化为液压油的压力能,例如:液压油泵。
2、实施部分——将液压油泵输入的液压油工作压力能转化为机械动能,推动活塞杆工作,例如:液压马达。
3、辅助工具部分——将前三部分连接在一起形成一个系统软件,具有储油、过滤、精确测量和密封功能。例如,管道和连接器、油箱、过滤装置、蓄能器、液压密封件和控制仪表板等。
4、操作部分-用于操作和调节液压油的工作压力、总流量和流向、例如:压力调节阀、流量调节阀和方位调节阀。

5000吨热挤压成型油压机设计组成油缸特点:
主吨位下压2000吨油缸由单个油缸实现,采用45#优质碳素钢锻件,其表面经中频淬火处理,硬度在HRC48~55之间,表面镀铬处理,镀层5-10um,使用寿命长。活塞油缸采用45#优质碳素锻钢锻造,其内表面经过滚压加工处理。液压缸具有足够的强度和刚度。主油缸采用进口密封元件,确保密封性能可靠。2800吨侧油缸及200吨下顶缸与2000吨主油缸为一样制造工艺。


500吨斗齿热锻油压机
500吨斗齿热锻油压机

山东威力重工机床有限公司设计生产的这台5000吨热挤压成型油压机设备就是机身结构采用组合式整体框架式结构,设计时对整体机身进行了静动态有限元分析,求出了正载与偏载等的工况下的应力应变分析,并做了模态分析,在此基础上对机身结构的受力分析,并进行了进一步的结构优化。整体机身抗偏载能力强,精度高,采购定做热挤压液压机、冷挤压油压机等设备,致电咨询我们:18306370898(可加微信)
