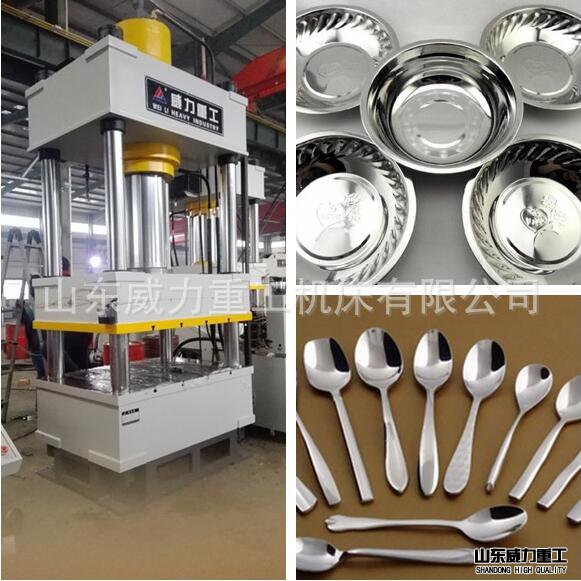

不锈钢制品成型多功能油压机电气控制系统的组成及控制原理，该控制系统主要由PLC可编程控制器；工控机；位置、压力检测元件组成。该系统针对不锈钢制品的工艺动作，使多功能油压机能够实现对各种运动进行快速、稳定和精确的控制，同时达到提高生产效率，降低生产成本的目的。
不锈钢制品成型多功能油压机的电气控制电路图一般分为主电路(或称一次接线)和辅助电路(或称二次接线)两部分。 主电路一般用粗实线画出，以区别于辅助电路。辅助电路由继电器和接触器的线圈、继电器的触点、接触器的辅助触点、按钮、信号灯、小型变压器等电气元件组成。一般用细实线画出。
(1)三相交流电源引入线采用L1、L2，L3标记。
(2)电源开关之后的三相交流电源主电路分别按U，V、W顺序标记。
(3)分级三相交流电源主电路采用在三相文字代号U、V、W的前边加上阿拉伯字母1、2、3等来标记，如1U，1V，1W等。
(4)电动机各分支电路接点标记采用三相文字代号后面加数字来表示，数字中的个位数表示电动机的代号，十位数字表示该支路各接点代号，从上到下按数值大小顺序标记。

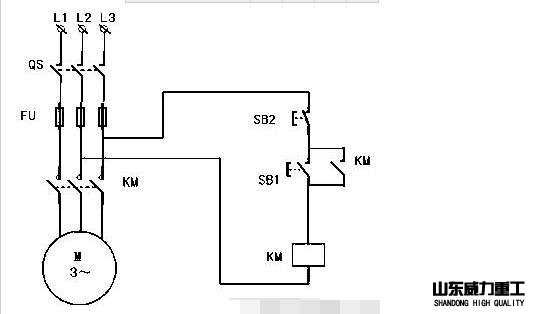

不锈钢制品多功能油压机的电气控制图
(5)电动机绕组首端分别用U、V、W标记，尾端则用U，V，W，标记。
(6)控制电路采用阿拉伯数字编号，一般由三位或三位以下的数字组成。标注方法按“等电位”原则进行，在垂直绘制的电路中，标号顺序一般由上而下编号，凡是被线圈、绕组、触点或电阻、电容等元件所间隔的线段，都应标以不同的电路标号。

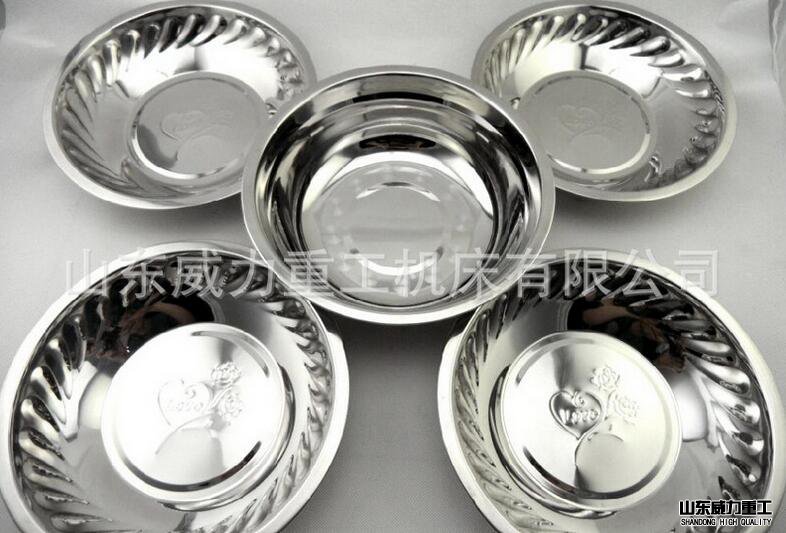

不锈钢制品成型
多功能油压机的电气控制系统是利用电来控制液压机的工作，熟悉了解油压机的电路原理与组成，对于客户在使用过程中起到安全、防护使用效率高等问题。多功能油压机使用也非常广泛，欢迎来公司考察订购。
