315吨树脂线性排水沟成型油压机管路安装方法?
树脂线性排水沟也称U型线性排水沟是由树脂和石英砂填料组成,其成型设备,可根据其尺寸、模具综合因素选用合适吨位的油压机设备,常用315吨、400吨四柱油压机。山东威力重工有丰富的设计制造经验,机器参数会根据需求设定。315吨树脂线性排水沟成型油压机组成配件很多,其中液压管路主要是315吨油压机上用于输送液压油的管路,是液压系统的重要组成部分,它将液压泵、油箱、液压阀、油缸等液压元件串联起来,液压管路安装的好坏关系到系统压力。山东威力重工在安装液压管路时都要自己的一套流程步骤,以及安全注意要点,这里就向大家传授下。

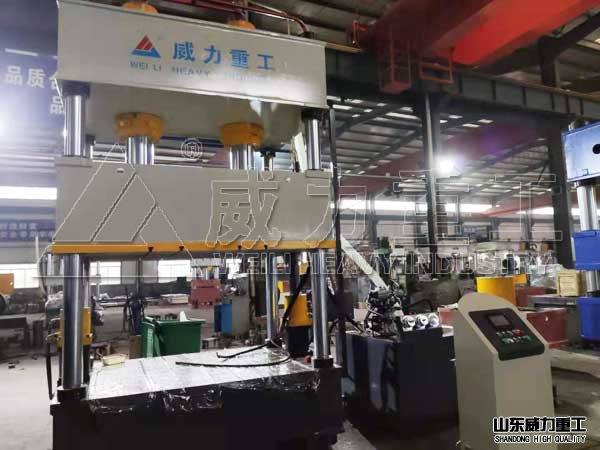

315吨树脂线性排水沟成型油压机
1、315吨树脂线性排水沟成型油压机主管路包括吸入管和回油管,它们组成了主管道,为了进入由隔板隔开的吸油区和回油区,管端应加工成朝向罐壁的45度斜面,这样可以增加开孔面积并沿罐壁循环。
回油管孔应至少低于液位200 mm,距罐底的距离应大于回流管外径的2-3倍,当回油管流量过高时,可在回流管末端钻一个小孔较多的罐式扩压器,吸入管前应安装粗滤器,以清除较大颗粒,保护液压泵,回油管上应安装细滤器,过滤细颗粒,保护液压元件。
2、穿孔密封管通常穿过罐顶或罐壁进入罐内,穿孔应适当密封,在接口处,在油箱顶部上方20 mm处焊接一个凸面平台,以避免在维护期间液压系统顶部的灰尘落入油箱中,如果管路穿过罐壁进入罐内,除了适当密封外,还应安装一个截止阀,以便于维护罐外部件。
3、卸荷管路应尽可能与油箱连接,并在液位以上,如果卸荷管路低于液位,应采取措施防止虹吸,可在卸荷管露出液位部分开一个小孔。

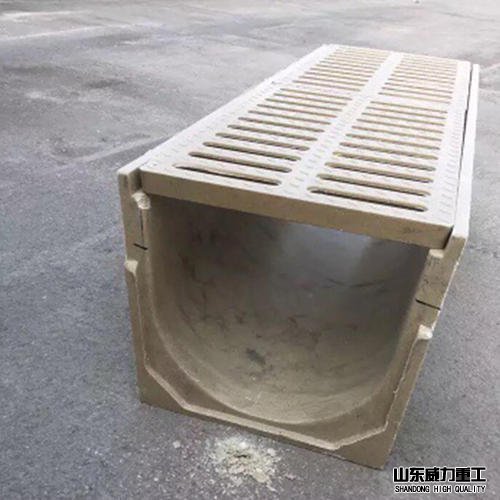

一次成型的U型线性排水沟+盖板
安装315吨树脂线性排水沟成型油压机液压管路并非一件容易的事情,这期间不仅需要操作经验丰富的人来,还需要有一定的注意事项,只有合理正规的安全315吨树脂线性排水沟成型油压机液压管路才能保证机器设备在工作中,不会出现漏油、压力不足的现象。山东威力重工是滕州较大型油压机生产厂家,设计生产的压机设备都有自己严格的加工工艺与工序,并且经过多道人员检验,确保出厂的每台设备质量、性能更好。采购了解315吨树脂线性排水沟成型油压机价格,咨询张经理:18306370898(可加微信)
本文由:油压机厂家 搜集整理
