1000吨框架式快速薄板拉伸冲压油压机液压系统结构
1000吨框架式快速薄板拉伸冲压油压机设计全部采用计算机优化设计，机床的强度高、刚度好，外形美观。主要结构件均采用钢板焊接结构，焊后经去应力处理；焊缝经打磨无焊渣和流疤现象；再经抛丸处理；主要结构件经山东威力重工数控五面体龙门加工中心、数控落地铣镗床等先进设备进行精加工，保证了整体机身外观平整美观、精度高、刚性好。机器质量更有保证，售后服务无忧，采购定制1000吨快速框架式油压机咨询威力重工张经理：18306370898（可加微信）
框架式快速薄板拉伸冲压油压机集成液压系统
液压动力系统由动力控制系统、各种阀和液压操纵箱等组成，对主机提供动力并实现对主机的控制。本机主动力系统和油箱放在主机的顶部，可以使机器减少占地面积。
1、泵组
1000吨框架式快速薄板拉伸冲压油压机液压系统中的主油泵采用高压恒功率油泵。主缸、液压垫缸供油采用同一套泵组，在满足工艺参数的前提下合理分配功率，降低整机的功率。
辅助泵用于控制油路等，该系统具有压力高、噪声低、流量大，抗污染能力强的优点。同时该泵还可为移动工作台夹紧及抬起动作。
2、阀组
液压系统泵出口及主缸控制阀组全部采用二通插装阀组，插装阀组具有液压换向、锁定、平衡、快慢速切换、超压保护等功能。该系统结构紧凑，响应快、内漏小；动作灵敏可靠，抗污染能力强，液流阻力小，维修方便，寿命长。
3、充液阀
滑块快下时，油缸充液采用充液阀装置，具有渗漏小，保压性能好，控制压力低，充液流速高的特点，维修及更换备件容易。当滑块快速下行时，由于主缸上腔内形成负压将充液阀吸开，油箱内大量油液充入油缸内；当滑块停止运动时，充液阀在弹簧力的作用下关闭，当滑块回程时，由控制油打开卸压阀卸压，然后打开阀芯使之向油箱排油。
4、油箱、管路
油箱为钢板焊接结构，其上安装有油位指示计、空气滤清器等，油箱安装时要进行酸洗、钝化和防锈处理，配有油液过滤装置，过滤精度以保证工作油液的清洁度，并可实现过滤装置堵塞事故报警。在侧面开有油箱清理孔，以方便对油箱的清理。
5、液压管路系统密封可靠，连接方式优先采用法兰连接，管路布置整齐，并采用抗震管夹和耐振压力表，管路磷化处理然后涂防锈耐油漆。油管不露于主机正面。

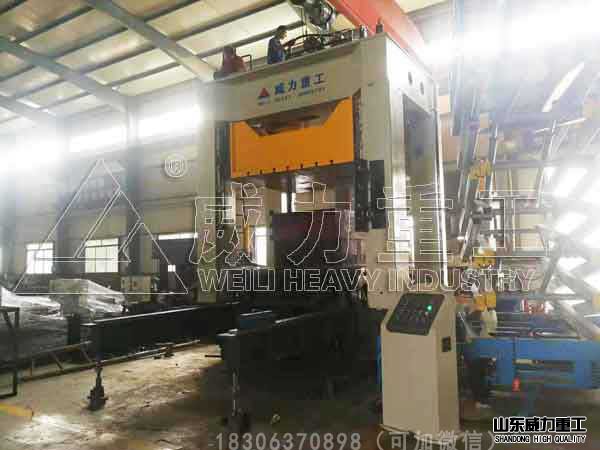

框架式快速冲压拉伸液压机
6、能有效控制液压系统泄漏的措施：
（1）结合面（阀、阀块、法兰、管接头）采用优质密封圈，系统各处密封应可靠，防止空气混入系统，有效防止壳体附件和焊接件漏油。
（2）管道排列有序整齐，高低压管道有明显的颜色区分，优先采用法兰式连接，并设有足够的防震隔振管卡，尽量采用集成化连接，减少渗漏点。
（3） 选用对开式SAE 法兰连接，其优点是：焊接变形小，受力均匀，装拆方便；同时尽量选用成型油管，减少法兰连接的使用。
（4）通过采用减震的措施来减少泄露：液压系统合理配置阻尼，消除液压冲击产生的震动；采用泵出口接高压软管，消除液压泵脉冲产生的震动；同时对液压泵与电机进行隔振处理，消除电机产生的震动。
液压系统是组成1000吨框架式快速薄板拉伸冲压油压机重要组成部分，客户需要熟知，并且在日常加工生产使用中做好相应的维护保养工作，确保机器能够长期稳定运行，如果使用遇到无法解决问题，可以随着与我们公司联系，咨询热线：18306370898（可加微信）
