锻打法兰毛坯设备1200吨大型锻造油压机组成结构
锻打法兰毛坯属于环形锻件造工艺,是利用外力使锻件原材料产生塑性变形,获得锻件所需的尺寸、形状及性能的毛坯或零件的加工方法。根据锻造法兰毛坯的直径大小,材质,选择锻造油压机吨位。。威力重工为客户设计定做一台1200吨法兰锻造液压机,结构采用三梁四柱油压机设计,可锻造生产直径200mm法兰盘。具体的设计特点如下:

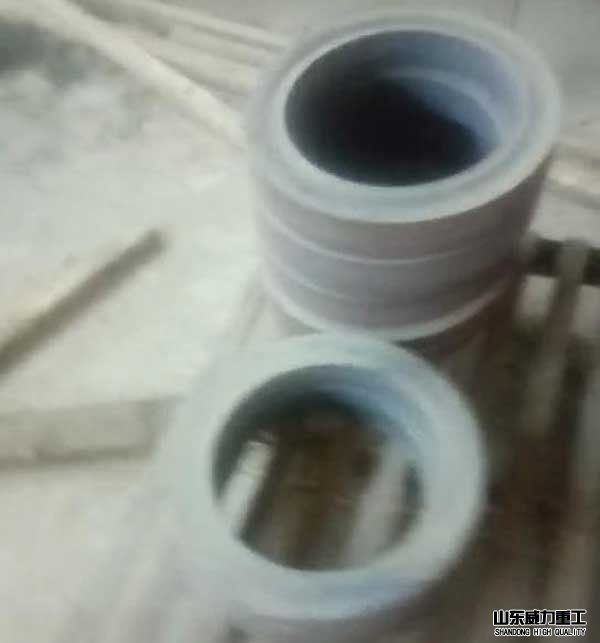

锻打完成的法兰毛坯
1200吨大型锻造油压机设计说明、技术参数:
1、设计原则
吸收国外先进的技术,结合实际使用情况及锻造压机的经验,优化设计,使锻造油压机具有较高的技术含量;能满足自由锻的各种工艺要求,适应较为恶劣的工况环境。
2、设计的内容
(1)、锻造油压机的设计。
(2)、协助用户完成工艺布置、外围设施、配套工装、基础施工等方面的技术工作。
(3)、负责基础图的设计。
1200吨大型锻造油压机结构及特点:
1、主要本机部分、液压部分、电器部分、润滑部分、基础部分组成。
2、本体部分为整个设备的执行部分。其结构采用液压机中常见的三梁四柱式结构。上、下横梁与立柱组成一个刚性的封闭框架,以承受液压机的全部工作载荷。本体部分主要由主工作缸、副工作缸、回升缸、移动工作台平拉油缸、立柱、上横梁、下横梁、活动横梁、导向套、保护套、锁紧螺母、上砧垫和补液油箱、移动工作台等部件组成。
3、安装时通过对四根立柱的特有电加热,调整锁紧螺母,实现了对立柱的预应力锁紧紧固,保证了横梁的平衡,确保本体部分稳定性好,可靠性高,结构牢固,抗偏载能力强。
4、立柱上安装有上、下限程套。上限程套固定在上横梁的下端,下限程套固定在下横梁的上端,限制活动横梁的行程,保护机身不受冲击损坏。
5、活动横梁内镶有偏心导套,对立柱、横梁起到了保护作用,延长了横梁和立柱重要零件的寿命。
6、液压站主要由油箱—管路、油泵—电机组、阀控系统、补液系统、冷却系统等组成。

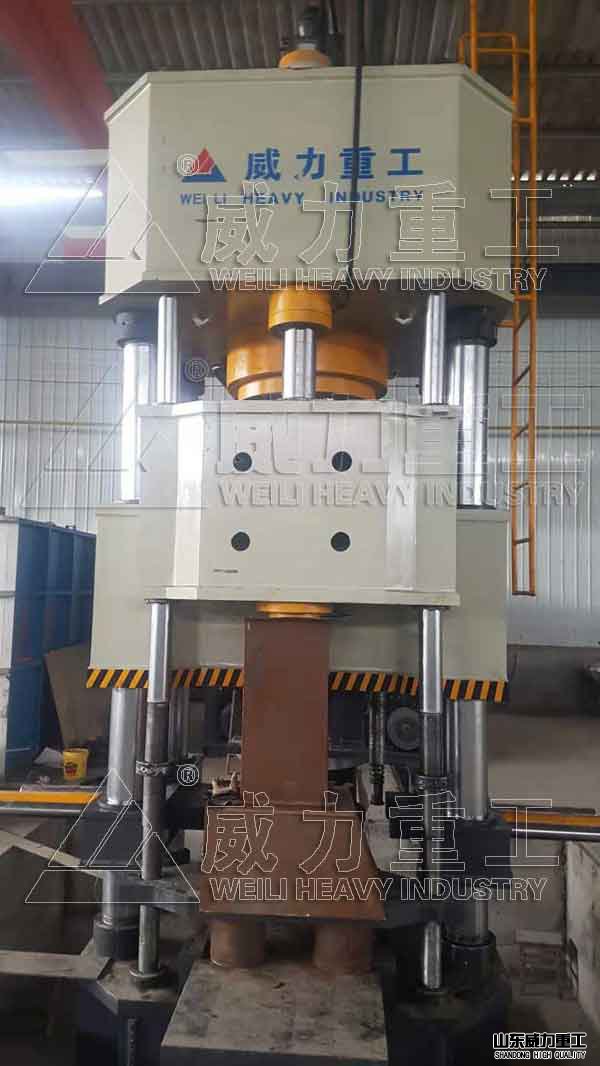

1200吨四柱式法兰锻造油压机
