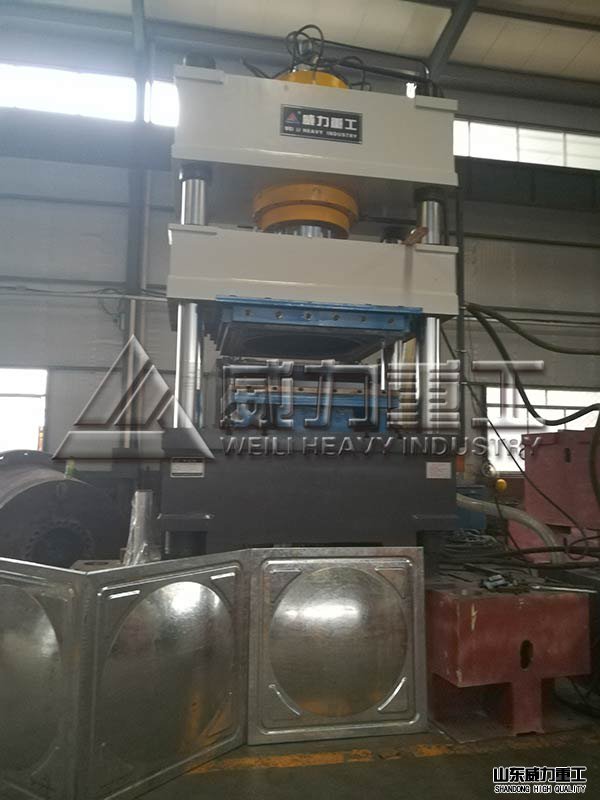

隔膜泵是容积泵的一种特殊形式,由传动部分和隔膜缸头组成,在315吨不锈钢水箱油压机(模具)中属于液压传动装置,依靠一个隔膜片来回鼓动而改变工作室容积来吸入和排出液体的;315吨不锈钢水箱油压机(模具)调节隔膜泵常用的方法,调节柱塞或活塞行程,调节柱塞往复次数,还有两者兼用的三种方法。

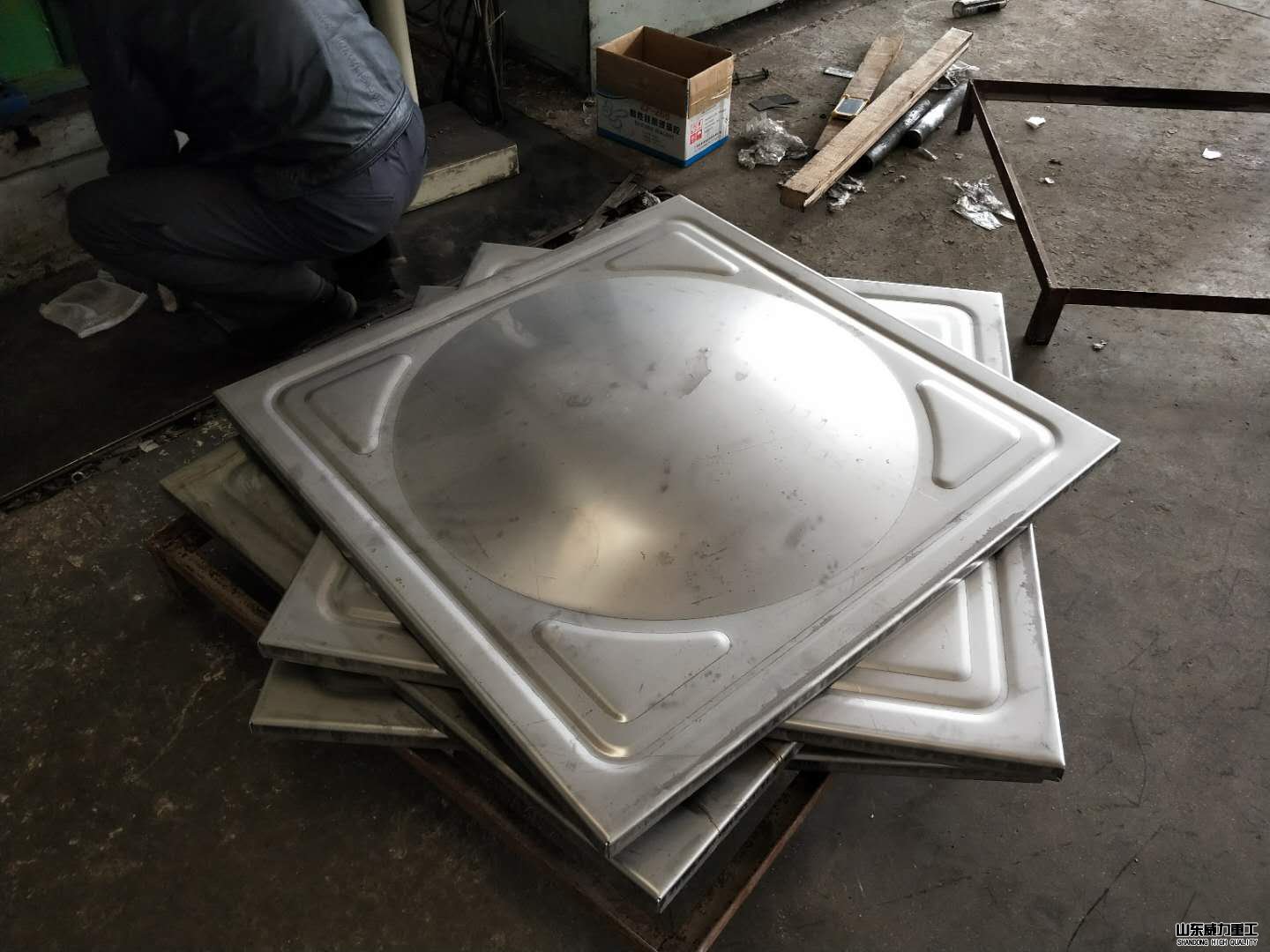

模压成型的不锈钢水箱板
315吨不锈钢水箱油压机(模具)调节行程的应用最为广泛,方法简单可靠,在流量较小的时候,仍然能维持较高的精度,行程调节有以下三种方法。
1、在运转过程中,进行自动调节,通过改变气源压力信号,达到自动调节行程的目的。
2、当315吨不锈钢水箱油压机(模具)停止运行时,通过手动来调节隔膜泵的行程。
3、在运转中,手动调节改变轴向位移,间接改变曲柄半径,达到调节行程长度的目的。
常用的方式有N形曲柄调节、L形曲柄调节以及偏心凸轮调节等,N形曲柄调节是靠旋转调节转盘,带动齿轮和螺母改变偏心距,达到调节流量的目的;N轴与偏心块形成的最大偏心量为隔膜泵行程的一半,当N轴靠近最上位置时,偏心块与N轴之总偏心量为最大行程的一半,当N轴靠近最下位置时,因偏心块与N轴配合部分的偏心量相抵消为零,偏心块与N轴的回转中心一致,此时相对行程为零。
